Tehnologia picoMax®

O tehnologie atât de specializată poate îndeplini toate exigențele cerute? DA, POATE

Revoluția a început: WAGO și-a propus provocarea tehnologiilor deja existente! Prin inovație și determinare, inginerii companiei WAGO au reușit schimbarea conceptului de cablare, printr-un design radical, cu totul nou: conectorii picoMAX^® și picoMAX^® eCom.

Sistemul de conectare picoMAX^® reduce necesarul de spațiu cu până la 30%, reduce costurile proiectului, reduce timpul de instalare și permite o mai mare fiabilitate prin intermediul tehnologiei CAGE CLAMP^®S și a unui design ultra-compact, exclusiv WAGO, ce optimizează rezistența la vibrații.

Design-ul picoMAX^® prezintă conectori mamă cu o lungime foarte redusă. Conectorii tată sunt echipați cu un sistem integrat de blocare.

Puntea de contact, cu lungime foarte redusă, separă zona de prindere de capătul pinului, această cale extrem de scurtă prin care trece curentul minimizând rezistența la contact.

Sistemul de conectare picoMAX^® este singurul care utilizează forța de contact a arcului de oțel (CrNi) atât pentru prinderea conductorului cât și pentru conectarea pinului (Fig. 1). Combinația dintre design-ul nostru special, tehnologia inovativa CAGE CLAMP  (clema-arc)® și noul material de izolație garantează un contact absolut sigur chiar și la temperaturi înalte.

REZISTENTĂ LA VIBRATII de până la 20g. Nici o conexiune nu poate fi atât de sigură. BA DA, POATE.

Sistemul de conectare picoMAX^® prezintă un design inovativ, cu o rezistență la vibrații foarte înaltă: pentru o conexiune sigură, sistemul de blocare a conectorului tată se interconectează cu cel al conectorului mamă. Această caracteristică permite conectorului mamă să fie blocat automat pe poziție și aproape total acoperit de conectorul tată. Punctul de prindere al terminației conectorului și punctul de contact al pinului sunt dispuse opus. Această dispunere unică oferă o distribuție uniformă a masei, sistemul de conectare picoMAX® fiind soluția ideală pentru toate aplicațiile în mediu predispus la vibrații. În esență, forța de contact dintre conductor, puntea de contact și pin se ajustează automat.

Această caracteristică permite conexiunilor picoMAX^® de tip “wire to board” (Fig. 2) să realizeze un contact fiabil în medii cu vibrații de până la 20g, conform standardului IEC 60068-2-6. Toate acestea transformă sistemul picoMAX^® în noul standard pentru sistemele de conectare cu rezistență la vibrații.

Sistemul picoMAX^® și picoMAX^® eCom oferă conectori cu distanțe între pini de 3.5mm, 5mm și 7.5mm.

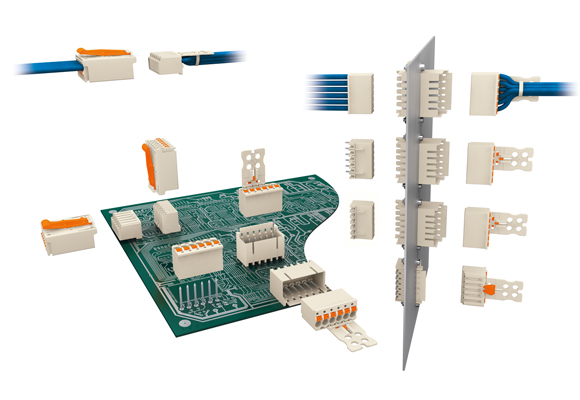

Există o multitudine de aplicații în care sistemul picoMAX^® poate fi utilizat cu succes (Fig. 2):

• Conexiuni de tip ieșire PCB – “Touch Proof PCB Output”;
• Conexiuni de tip “Wire-to-Wire”;
• Conexiuni pe placă “Wire-to-Board”;
• Conexiuni la panou “Pannel feedthrough”.

Conectorii picoMAX^® eCom prezintă pini de lipire (sudare) astfel încât pot fi sudați direct pe placa PCB și apoi cablați, ca în cazul regletelor. Tehnologia CAGE CLAMP®S (clemă arc) permite folosirea conductorilor mono și multifilari prin intermediul butoanelor de împingere. Conductorii monofilari și cei multifilari cu pin sunt conectați prin simpla împingere în unitatea conectorului. În cazul în care sunt necesare lucrări de mentenanță la placa PCB, conectorii de contact se pot îndepărta fără alterarea cablărilor existente.

Acest sistem prezintă următoarele caracteristici:

• Conectori pentru sudare direct pe placa PCB;
• Punte de contact din cupru electrolitic (E-CU), placată cu staniu;
• Calea de curent foarte scurtă dintre conductor și pinul de contact minimizează căderile de tensiune;
• Pini sudați, placați cu staniu, drepți sau în unghi;
• Port de testare pentru pin de 1 mm grosime;
• Buton de împingere;
• Clema arc din aliaj de oțel (CrNi);
• Carcasă din material de înaltă performanță, durabil, de tip PPA;
• Dimensiune originală, cu spațiu între pini de 3.5mm.

CU ATÂTEA POSIBILITĂTI DE COMBINARE, SISTEMUL picoMAX^® TREBUIE SĂ FIE DIFICIL DE UTILIZAT. DAR NU ESTE.

Sistemul de conectare picoMAX^® este intuitiv și ușor de utilizat, oriunde:

• Dispozitive de blocare integrate;
• Deconectare ușoară;
• Testare eficientă;
• Asamblarea conectorilor fără pierderea nici unui pin;
• Conectări facile direct pe placă.

Pentru mai multe detalii despre sistemul picoMAX^® puteți consulta broșura  WAGO la adresa: http://www.wago.com/infomaterial/pdf/51283593.pdf
