Mini-Analog – economie de spațiu în panoul de control – Transmitere nealterată a semnalelor analogice

Dipl.Wirt.Ing. (FH) Peter Stövesand, Product Marketing Interface Analog,

Phoenix Contact GmbH Electronics, Bad Pyrmont, Germania

Proiectanții, inginerii și tehnicienii solicită amplificatoare de izolare de înaltă calitate, care sunt rapid, ușor de instalat și de configurat, disponibile la un preț favorabil, avantaje decisive în comparație cu produsele standard. Cu familia sa de produse din gama Mini-Analog, care și-au dovedit calitățile într-un număr mare de proiecte interne și internaționale, Phoenix Contact oferă o gamă completă de produse menite sa economisească spațiul, timpul și costurile de execuție și care sunt potrivite pentru orice aplicație unde semnalele analogice trebuie să fie prelucrate. Portofoliul extins de produse este susținut de sprijin profesional, precum și de service la nivel mondial.

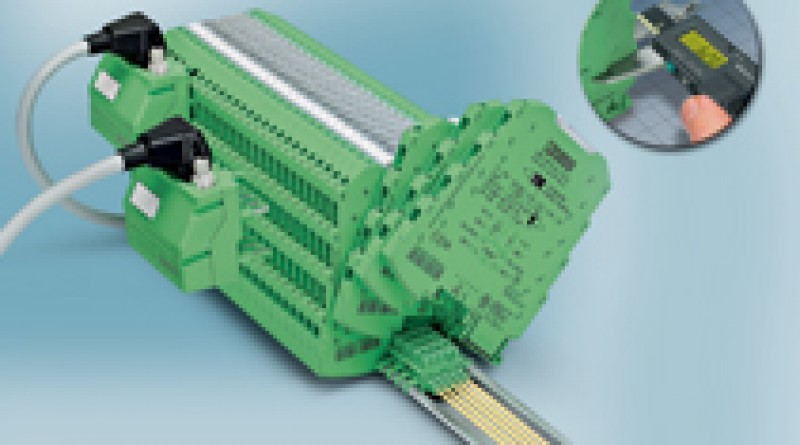

În momentul transmiterii semnalelor analogice, în multe aplicații se impune plasarea unui număr mare de canale într-un spațiu extrem de limitat. Este esențial ca semnalele să fie transmise fără nici o perturbație și, de asemenea, să nu fie influențate de interferențe externe. Familia de produse Mini-Analog acoperă aceste cerințe punând la dispoziție o gamă completă de adaptoare de semnal. Aceste traductoare, cu o lățime de numai 6,2 mm, s-au dovedit în multe aplicații ca fiind ușor de instalat și configurat oferind în acest fel soluții eficiente

Design compact

Unul dintre multiplele avantaje ale seriei Mini-analog este designul compact al acestor dispozitive. Comparate cu cele mai multe dintre modulele disponibile în piață, având lățimi variind de la 12,5 mm până la 22,5 mm, aceste amplificatoare de izolare, care măsoară doar 6,2 mm, oferă o reducere a spațiului necesar montării pe șină cu 50 până la 70%

Consum redus de energie

O valoare mică pentru puterea disipată este o condiție necesară pentru designul compact, astfel încât modulele să poată fi aliniate unul lângă celălalt fără nici un spațiu intermediar.

Sistem de conectare flexibil

Fiecare modul Mini-Analog este prevăzut cu opt terminale, care permit, spre exemplu, conectarea sistemelor pentru măsurarea temperaturii cu două, trei și patru fire, realizarea multiplicării de semnal sau a comutării de prag pentru semnalele analogice.

Configurare simplă

Configurarea folosind comutatoarele DIP s-a dovedit întotdeauna ca fiind avantajoasă în cazul în care mașinile sau utilajele trebuie să fie întreținute și reparate indiferent de locație.

Punțile pentru alimentare permit înlocuirea sub tensiune

În cazul dispozitivelor compacte, cablarea rapidă și fără erori este extrem de importantă, în special în situațiile în care terminalele de conectare sunt dificil de accesat. Acesta este motivul pentru care Phoenix Contact a dezvoltat un sistem inovator și flexibil de cablare precum și un concept de distribuție a tensiunii de alimentare pentru familia de produse Mini-Analog, care ajută la diminuarea timpului și a costurilor de instalare.

Costuri mici de instalare

Prin conectarea simplă și fără erori, se reduce timpul de instalare atât în cazul mentenanței sau a extinderii sistemelor cât și în cazul proiectelor noi pentru mașini și utilaje, fapt care ajuta la reducerea costurilor de instalare.

Certificări

Familia de produse Mini-Analog este certificată pentru diverse aplicații. Toate cerințele referitoare la tipul de protecție „n” sunt îndeplinite, ceea ce corespunde certificării ATEX pentru Zona 2

O privire de ansamblu a funcțiilor unui amplificator de izolare

• Izolare electrică. Cea mai importantă sarcină a unui amplificator de izolare este de a izola electric semnalele. Prin urmare Mini-Analog separă intrarea și ieșirea de semnal, iar acestea la rândul lor sunt izolate de tensiunea de alimentare. În consecință, sunt evitate buclele de masă care apar atunci când există diferențe de potențial și care pot altera valorile măsurate.

• Conversia de semnal. Oferă avantajul că semnalele furnizate de senzor sunt adaptate astfel încât să poată fi prelucrate de către unitatea de control. Traductoarele de temperatură Mini-Analog convertesc, de exemplu, semnalelele furnizate de termocuple sau termorezistențe în semnalele analogice standard. În același timp, semnalele 0..10 V sensibile la interferențe pot fi convertite la semnale 0..20 mA, folosind amplificatoare cu izolare pe trei căi. Aceste semnalele de curent pot fi transmise mai departe cu un nivel mai ridicat de putere, ceea ce le face mai puțin sensibile la interferențe.

• Amplificarea semnalelor. Semnale trebuie să fie amplificate ori de câte ori se impune utilizarea de cabluri cu lungimi mari. Amplificatoarele izolatoare din familia Mini-Analog transforma semnalele cu un nivel de putere scăzută în semnale cu putere de ieșire ridicată.

• Filtrarea semnalelor. Datorită semnalelor de înaltă frecvență prezente în mediile industriale, semnalele analogice pot fi alterate de interferențe. Filtrele de intrare cu care sunt dotate toate amplificatoarele izolatoare din gama Mini-Analog rezolvă aceasta problemă prin filtrarea eficientă a acestor semnale de interferență.

Articolul integral il puteți citi in ediția tipărită a revistei ELECTRICIANUL nr. 7/2011.
