Importul listelor – alternativa rapidă la introducerea manuală a datelor
Uitați de Copy-Paste! Există metode mult mai rapide de preluare a datelor existente și de creare a schemelor electrice, hidraulice, pneumatice sau a diagramelor de proces fără a folosi tastatura!
Foarte des – dacă nu întotdeauna – se întâmplă ca, în momentul în care începeți să creați scheme electrice, să aveți deja la dispoziție o mulțime de date de intrare, de multe ori sub forma unor liste. Conținutul acestor date de intrare poate fi foarte variat: de la liste cu codurile de catalog ale aparatelor pe care doriți să le utilizați, la descrierile și caracteristicile tehnice ale echipamentelor din instalație, liste cu semnalele ce trebuie preluate sau transmise de automatele programabile, poate chiar numele exacte ale utilajelor sau ale echipamentelor din tablourile electrice. Metoda clasică este de a realiza schemele generic, folosind numai funcții de numerotare automată, iar apoi, preluarea acestor date din liste folosind funcțiile de tipul Copy/Paste. Totul este în regulă… atâta vreme cât este vorba de câteva texte.
Problemele apar atunci când acest lucru trebuie făcut de câteva sute, poate mii de ori. În acest caz, este mult mai ușor să aveți deja toate aceste informații la îndemână și doar să alegeți unde le folosiți.

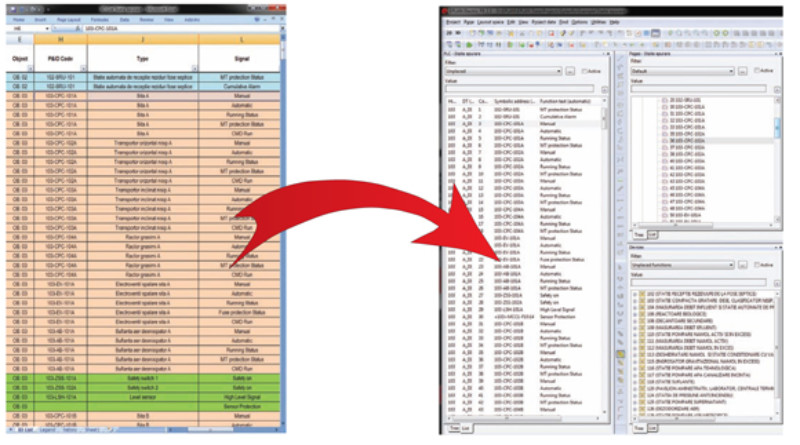

Platforma EPLAN oferă diverse funcții de import al datelor disponibile sub formă de liste. Unul dintre cele mai des întâlnite cazuri este cel în care aveți la dispoziție o listă de aparate cu cantitățile necesare în proiectul respectiv, rezultate dintr-o fază anterioară de ofertare. Aceste liste pot fi preluate în EPLAN sub formă de liste de aparate („Device list”). Pentru editarea, dar și pentru adăugarea de informații noi de tipul: numele și caracteristicile utilajelor din instalație, descrierile și tipul semnalelor PLC, funcția de editare externă a proprietăților („Edit properties externally”) permite preluarea și actualizarea listelor complete direct în proiectele EPLAN. În cazul automatelor programabile, se pot importa chiar configurații hardware complete, salvate din softurile de programare, iar pe baza acestor date schemele pot fi generate automat.
Funcția de pre-planificare, nou apărută în platforma EPLAN „Pre-planning Engineering”, permite crearea de proprietăți și configurarea acestora în așa fel încât toate datele menționate mai sus să fie preluate cu o singură comandă și să fie apoi atribuite proprietăților corespunzătoare ale simbolurilor pentru utilizarea în scheme.
Indiferent de metoda de import aplicată, informațiile pot fi folosite în proiecte prin operații de tipul drag&drop sau folosind comanda de atribuire „Assign” – mult mai rapide decât clasicul Copy/Paste.
Pentru mai multe informații legate de aceste metode de import și chiar pentru a vă configura setări de import specifice companiei dumneavoastră, vă invităm să ne contactati!
