IEC 61850 // IEC 60870. Tendințe și solicitări actuale

Pentru a răspunde noilor tendințe în domeniul echipamentelor capabile să comunice pe protocoale IEC61850 și IEC60870, specialiștii Electrotehnica Echipamente Electrice în parteneriat cu specialiștii Wago, au dezvoltat și finalizat un nou concept de PLC-RTU-IED (ID01ET).

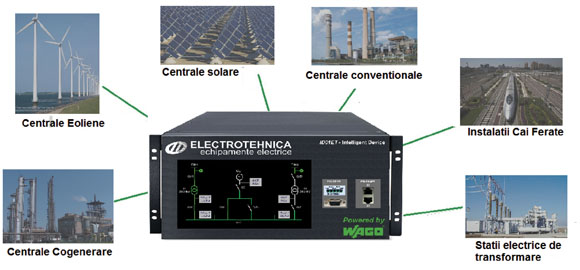

Dispozitivul electronic inteligent ID01ET a fost proiectat pentru protecția, controlul, măsurarea, achiziția de date, supravegherea și transmisia de date pe protocol IEC61850 și IEC60870.

ID01ET este echipat cu ultimele generații de PLC-uri WAGO, cu procesoare extrem de puternice și o varietate extinsă de protocoale și interfețe, oferind astfel o fiabilitate ridicată și totodată o libertate deplină, putând fi integrat în majoritatea aplicațiilor industriale.

Interfețe suportate:

2 x ETHERNET (cu posibilitate de configurare separate), CAN, RS232, RS485, PROFIBUS.

Protocoale suportate:

IEC60870-5-101/-103/-104 (Client și Server), IEC61850-Client și Server, IEC 61400-25, DHCP, DNS, NTP, FTP, FTPS, SNMP, HTTP, HTTPS, SSH, MODBUS (TCP, UDP, RTU), DNP3.

ID01ET oferă protecție, supraveghere și control fiind capabil să integreze întreaga gamă de funcții necesare conducerii operative a proceselor industriale:

  • Control – permite citirea și scrierea/modificarea oricărui parametru din proces;
  • Vizualizare – ecrane grafice, scheme sinoptice;
  • Gestionarea alarmelor;
  • Baza de date – SQL Server. Permite accesul multiplu on-line la baza de date din server;
  • Calendar – permite definirea și executarea unor acțiuni funcție de timp;
  • Raport Manager – permite crearea și generarea de rapoarte bazate pe mărimile din proces;
  • Grafice – multiple grafice în același ecran; reprezentări de date în timp real sau din baza de date.

Construit după arhitectura CLIENT – SERVER, ID01ET poate fi extins, de la un simplu punct, la o rețea complexă cu care se pot controla procese industriale de dimensiuni oricât de mari.

Toate aceste funcții au drept scop optimizarea funcționării și conducerii operative a sistemelor în ansamblul lor, prin furnizarea rapidă și detaliată a datelor primare sau prelucrate, oferind operatorilor imagini de ansamblu, sugestii operative și interpretări detaliate ale situației reale asupra instalațiilor urmărite.

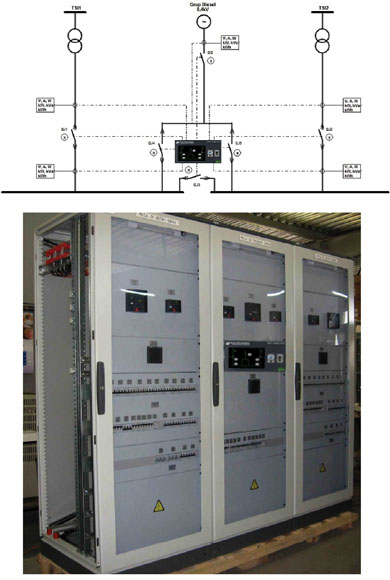

ID01ET a fost integrat cu succes în panourile de servicii proprii 3x400Vca (PSP CA) și 220Vcc (PSP CC) din stații electrice (Beiuș, Reci, Covasna) având rolul de comandă și control prin anclanșarea automată a rezervei (AAR) și transmitere/recepție pe protocol IEC 61850 și IEC 60870 a mărimilor energetice, a stărilor întrerupătoarelor și a regimurilor de funcționare.

În funcție de cerințe, dispozitivul poate să realizeze funcția de AAR între două, trei sau mai multe surse de alimentare (transformatoare, grupuri diesel), fiind capabil de localizare și izolare a defectului și de reconfigurare rapidă într-o stare optimă de funcționare a sistemului, pentru a avea pauze cât mai scurte în alimentarea cu energie electrică a consumatorilor vitali.

Exploatarea și conducerea unor procese energetice cu dispozitivul ID01ET, duce la creșterea eficienței în funcționare prin următoarele:

  • exploatare corectă a grupurilor energetice;
  • creșterea randamentelor și scăderea consumurilor specifice;
  • scăderea posibilității deciziilor greșite datorate subiectivității;
  • creșterea siguranței în funcționare și a disponibilității grupurilor energetice;
  • eliminarea, limitarea sau evitarea unor regimuri anormale de funcționare;
  • reducerea numărului de manevre în stație pentru localizarea defectelor prin identificarea cu precizie a locului de defect;
  • prelungirea duratei de viață a instalațiilor și echipamentelor electrice.

ID01ET permite utilizatorului să supravegheze de la distanță, să coordoneze și să exploateze în timp real componentele distribuției, ceea ce conduce la eficientizarea și îmbunătățirea fiabilității rețelei de distribuție a energiei electrice, la reducerea costurilor și la creșterea efectivă a calității serviciului oferit consumatorilor.

Schemele sinoptice cuprind întreaga rețea de distribuție, evidențiind părțile din rețea aflate sub tensiune.

Măsură, Reglare și Telecontrol într-un singur echipament

• Analiză rețea (tensiune, curent, putere activă, reactivă, aparență, energie activă, reactivă, aparență, cosf, factorul de putere, frecvență, analiză armonică);

Datorită protocolului integrat SNMP, se pot transmite trapuri de alarmă folosind fișierele MIB;

  • Posibilitate de comunicație securizată prin IPsec sau OpenVPN;

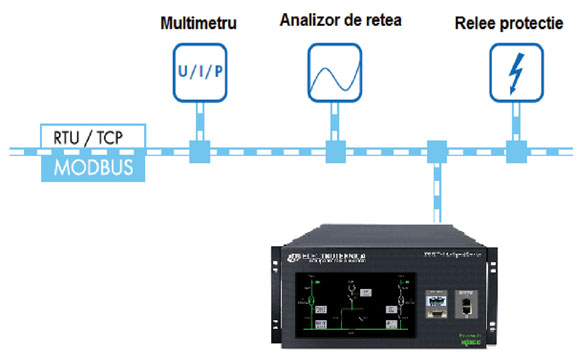

  • Posibilitate de comunicație directă cu alte echipamente pe protocol MODBUS TCP/IP și RTU;
  • Datorită protocoalelor de comunicație de care dispune IEC60870-5-101/-103/-104 (Client și Server), IEC61850-Client și Server / GOOSE / DataSet, IEC61400-25, dispo-zitivul ID01ET este perfect pentru integrarea în stațiile electrice.

Specificații tehnice ID01ET

  • Variante alimentare: 20-60Vdc; 60-150Vdc/85-135Vac; 150-350Vdc/187-265Vac;
  • Intrări digitale: 16 … 160; Uintrare: 12,24,48,120,250Vdc;
  • Ieșiri digitale: 16 … 96;
  • Intrări analogice: 15 de tensiune ULN = 277Vac/dc; ULL=480Vac
  • Intrări analogice: 15 de curent (prin trafo. curent XXX/1A sau 5A).

Opțional:

  • Tehnologie Wireless GSM/Edge/UMTS/HSPA+;
  • Port fibră optică FO.
