FLUKE – Seminar de „Termografia în energetică, industrie și producție”

FLUKE – Seminar de „Termografia în energetică, industrie și producție”

Pe 9 iunie a.c., Ronexprim, distribuitorul FLUKE în România, a organizat în Politehnica bucureșteană, un seminar pe tema termoviziunii aplicate în domeniile electric, electronic și tehnic.

Karol Bielecki – Technical Sales Manager CEE – Fluke, a explicat pe larg beneficiile camerei de termoviziune utilizate la identificarea defectelor din diverse echipamente, în condiții normale de utilizare și prin excelente demonstrații practice a arătat cum camera de termoviziune ajută la identificarea a numeroase tipuri de defecte ale unei rețele sau instalații electrice,  anticipând și evitând astfel apariția unor probleme grave ce necesită  mai mult timp pentru depanare si presupun costuri mult mai ridicate.

Seminarul a abordat următoarele teme:

  • Diferențe între o imagine vizuală și una în infraroșu;
  • Cum ajută imaginea în infraroșu la identificarea defectelor latente – conexiuni slabe;
  • Limitele în termografie;
  • Defecte electrice tipice în sistemele de tensiune joasă, medie și înaltă care pot fi detectate cu o cameră de termoviziune;
  • Beneficiile utilizării termoviziunii în mentenanța predictivă;
  • Recomandări și sfaturi practice pentru utilizarea unei camere de termoviziune Fluke în detectarea defectelor electrice.

Câteva din problemele practice ale utilizatorului unei camere în infraroșu sunt:

  • calibrarea echipamentului și importanța ei asupra acurateții măsurătorilor;
  • înțelegerea factorilor care influențează folosirea ei: emisivitatea și transmitivitatea;
  • alegerea unor lentile adecvate și calibrarea automată a camerelor Fluke la schimbarea lentilei;
  • focalizarea și tehnologia de superfocus;
  • ratele de eșantionare a imaginilor de 9 și 60 Hz și aplicațiile cărora li se adresează fiecare dintre ele;
  • identificarea celulelor calde (defecte) ale unui panou fotovoltaic, ce reduc eficiența întregii instalații;
  • condiții corecte de aplicare a termoviziunii: factorii de mediu (viteză vânt sau curenți de aer, culoare și strălucire suprafețe ale corpurilor a căror temperatură este evaluată), valori ale încărcării unei instalații electrice (minim 40% din valoarea nominală), distanța constantă față de obiectul evaluat la măsurători repetate, evitarea schimbării focalizării pe parcursul unei măsurări;
  • influența emisivității diferite a corpurilor asupra măsurării și uniformizarea ei prin aplicarea unei vopsele organice negre (suprafețele lucioase au o emisivitate diferită față de altele);
  • inspecția în infraroșu la motoarele electrice, aplicație de mare interes a termografiei, ce detectează  supraîncălzirea sau dezechilibrul axului motorului. Motoarele electrice sunt scumpe și deteriorarea lor poate produce pagube importante, iar depistarea din timp a funcționării anormale ajută la evitarea lor;
  • focalizarea optimă și prelucrarea imaginilor stocate, ceea ce permite detectarea unor defecte speciale (de exemplu, scurgeri de lichide dintr-o conductă);
  • zonele mai reci ale unei instalații electrice indică de asemenea un posibil defect (circuit electric întrerupt);
  • tipurile de defecte specifice pot fi identificate prin analiza imaginilor termografice: de exemplu, o spraîncălzire locală pe o fază a unui circuit semnalează un posibil defect de contact pe când un întreg circuit de fază  supraîncălzit poate indica o supraîncărcare a respectivei faze, eventual chiar cu armonice.

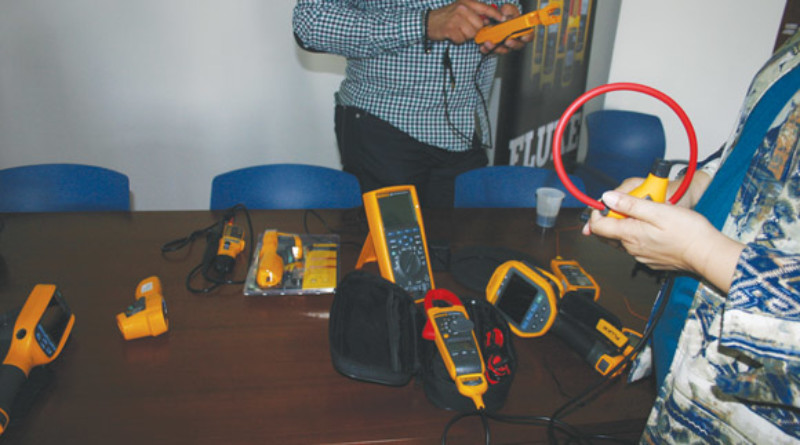

A fost prezentat și multimetrul digital Fluke 279 FC, care înglobează și o cameră în infraroșu, soluție combinată  de depistare rapidă a defectelor de natură electrică.

De asemenea au fost făcute demonstrații cu camera Fluke TiX560 din seria Expert, cel mai performant echipament termografic de la Fluke.

Una din concluziile amplei prezentări este că o cameră de termoviziune se alege în funcție de tipul aplicației iar setarea parametrilor camerei în funcție de condițiile concrete ale măsurătorii este în măsură să ofere un plus de informație utilă.

Pentru detalii accesați  http://www.ronexprim.com
