Softstarterul RVS-DX de la SOLCON

Andrei SEBESTYEN

Softstarterul digital RVS-DX asigură pornirea și oprirea lină a motoarelor asincrone de joasă tensiune cu puteri cuprinse între 4 și 630 kW la un raport preț/calitate excelent.

 O marcă de prestigiu

Cu o experiență de peste 30 ani în domeniu, Solcon (Israel) este numărul 1 în lume în producția de softstartere de joasă și medie tensiune. Gama de joasă tensiune include atât soluții simple, analogice, cât și digitale, atât pentru regimuri normale, cât și pentru regimuri grele. Puterile sunt și ele foarte diferite, putând acționa motoare de la 4 până la 1550kW.

Solcon este unul din puținii producători de softstartere de medie tensiune. Acestea sunt realizate pentru tensiuni între 2.300 și 15.000 V și curenți între 60 și 1.200 A.

Ca o recunoaștere a calității produselor sale, Solcon are contracte de labeling și parteneriate cu marii antreprenori și integratori din domeniul electric: ABB, Aker, Daewoo International, GE, Hyundai Heavy Industries, Hyundai Mipo Dockyard, Imtech, Mitsubishi Heavy Industries, Rolls Roice, Samsung, Siemens, Terasaki, Toshiba.

ELECTRO DISTRIBUTION, reprezentant tehnic și comercial în România pentru SOLCON, vă stă la dispoziție pentru consultanță în alegerea aparaturii, configurarea soluției tehnice, integrarea în instalație și asistență tehnică la punere în funcțiune.

Structura RVS-DX

Partea de forță este compusă din trei perechi de tiristoare conectate în antiparalel și contactorul de by-pass. Tiristoarele realizează reglajul de tensiune (și implicit de curent și cuplu) pe cele trei faze pe perioadele de pornire și oprire. Contactorul de by-pass conecteză motorul direct la rețea, pe perioadele de regim staționar, eliminând pierderile inutile în dispozitivele semiconductoare. Includerea contactorului în structura softstarterului reduce atât spațiul cât și manopera de montaj.

Partea de comandă include interfața operator (taste de comandă, afișaj LCD alfanumeric 2 x 16 caractere și LED-uri de semnalizare) elementele de măsură (tensiune și curent), de reglaj și de protecție.

Caracteristici

• Construcție compactă;
• Comanda – microprocesor de generația a treia;
• Curent nominal: 8 ÷ 1100 A;
• Tensiune: 230 / 400 / 440 / 460 / 600V;
• Putere motor: 4 ÷ 630kW la 400V;
• Frecvența: 45 ÷ 65Hz;
• Alimentare separată pentru partea de comandă;
• 1 releu de avarie și 1 releu programabil;
• Maxim 4 porniri pe oră: 5s la 400% In, 20 s la 350% In sau 30 s la 300% In.

Facilități

Principalele caracteristici și funcții ale softstarterului sunt următoarele:

• Pornire și oprire lină (soft start & soft stop);
• Limitare de curent;
• Regim de comandă pompe;
• Reglaj de curent și de cuplu;
• Ajustări duale (doua seturi de parametri);
• Impuls de pornire (pentru deblocare mecanism);
• Rotire 30 s, la 1/6 din turația nominală, în ambele sensuri (pentru poziționare);
• Măsură putere și factor de putere;
• Protecții multiple:

o Prea multe porniri, cu perioada de blocare setabilă;

o Pornire prea lentă (motor blocat);

o Siguranță electronică (la pornire și funcționare);

o Protecție electronică la suprasarcină (curbe selectabile);

o Curent prea mic;

o Lipsă fază și succesiune greșită;

o Tensiune prea mică, prea mare sau lipsă;

o Lipsă sarcină (motor neconectat);

o Tiristor în scurt-circuit;

o Supratemperatură starter;

o Defect extern (intrare programabilă);

o Protecție tiristoare (cu varistor metal oxid);

Regim de comandă pompe

Având în vedere importanța softstarterelor pentru acționarea de pompe, există anumite funcții dedicate special pentru acestea. Este vorba despre curbe speciale de pornire și oprire, respectiv un cuplu final.

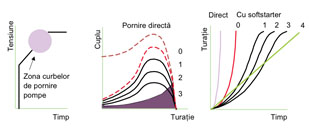

Curbe de pornire

Prin pornirea cu softstarter, cuplul pe durata accelerării este redus drastic. Totuși rămâne un cuplu de vârf la finalul accelerării, care poate fi redus prin extinderea timpului de accelerare. Pentru aceasta se poate alege din 4 curbe de pornire, unde curba 4 este cea mai lină, cu o variație liniară a cuplului motor în funcție de timp.

Pe curbele de mai jos, pornirea standard este notată cu 0, iar optiunile pentru pompe sunt 1, 2, 3 și – pentru variație liniară a cuplului – 4.

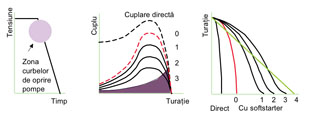

Curbe de oprire

La oprirea cu un softstarter standard, în cazul unei pompe ce ridică lichidul la o înălțime mare, cuplul motor poate să scadă repede sub cuplul de sarcină, datorită variației cu pătratul tensiunii. Aceasta poate cauza o oprire rapidă în loc de o încetinire lină, rezultând fenomenul de lovitură de berbec.

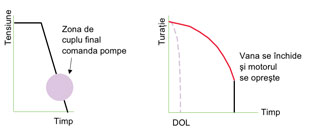

Cuplu final

Se stabilește un cuplu la sfârșitul opririi controlate. Dacă mai există curent după ce viteza a ajuns la zero, cuplul final trebuie crescut.

Opțiuni

Pe lângă structura de bază, softstarterul poate să fie comandat cu diferite elemente opționale, dintre care amintim:

• Comunicație Modbus RS485, Profibus și DeviceNet;
• Modul analogic (intrare termistor și ieșire analogică);
• Execuție pentru mediu agresiv.

Aplicații

Softstarter-ul este folosit acolo unde trebuie reduse șocurile mecanice și/sau electrice. Solicitările mecanice pot afecta atât transmisia cât și utilajul acționat. Solicitările rețelei electrice sunt de evitat mai ales în cazurile în care sursa de alimentare este slabă (alimentare de la generator sau chiar UPS). Principalele utilizări ale RVS-DX sunt:

• Pompe centrifugale;
• Ventilatoare;
• Suflante;
• Compresoare;
• Scări rulante;
• Benzi transportoare;
• Concasoare și mori;
• Acționări pe nave și platforme marine;
• Porniri de utilaje cu inerție mare;
• Porniri de motoare mari;
• Acționări de mecanisme unde trebuie evitate șocurile.

Concluzii

Softstarterul este un echipament deosebit de util pentru creșterea eficienței și fiabilității unor utilaje. El asigură:

• Reducerea șocului de curent la pornire, reducerea uzurii motorului electric;
• Pornirea și oprirea frecventă a motorului;
• Reducerea solicitărilor în transmisii și, în cazul pompelor, în țevi prin accelerarea și frânarea mai lente;
• Reducerea cererii de vârf și îmbunătățirea factorului de putere;
• Reducerea costurilor de întreținere și creșterea duratei de viață a motorului și a utilajului acționat
• Reduce timpii de staționare prin creșterea fiabilității sistemelor.

RVS-DX se folosește în locurile unde softstarterului funcționează în regim normal și trebuie să asigure setări ușoare și precise, protecții complexe pentru motor, indicare de valori analogice sau comunicație cu alte echipamente.

Pentru aplicații mai simple, ELECTRO DISTRIBUTION furnizează o gamă de softstartere analogice Solcon, pentru puteri de până la 90 kW.

Pentru regimuri mai grele, funcții speciale sau puteri foarte mari, RVS-DN este softstarterul potrivit.

De asemenea, Solcon produce și o gamă de softstartere de medie tensiune, precum și modele pentru aplicații speciale (navale, mediu ex, etc.)
