Sisteme de iluminat de siguranță/securitate. Soluții pentru asigurarea comenzii automate și a celei manuale

 Jan Ignat, Universitatea Tehnică “Gheorghe Asachi” din Iași, Facultatea de Construcții și Instalații, Departamentul de Ingineria Instalațiilor,  Expert tehnic și Verificator de proiecte MLPAT

1.REGIMURI DE FUNCȚIONARE

1.1. Funcționare permanentă
„Iluminatul de securitate pentru evacuare trebuie sa funcționeze permanent cât timp exista personal în clădire, cu urmatoarele excepții:
– unde exista sistem de supraveghere permanent al iluminatului;
– unde acest sistem de iluminat este asigurat de iluminatul natural pe perioada activitații in cladire”
1.2. Funcționare permanentă ocazională
1.2.1. Sistemul de iluminat de securitate impotriva panicii, pe langa cerință generala „Iluminatul de securitate împotriva panicii se prevede cu comanda automata de punere in funcțiune după căderea iluminatului normal”, mai prezintă următoarea prevedere:
„În afară de comanda automată a intrării lui în funcțiune, iluminatul de securitate împotriva panicii se prevede și cu comenzi manuale din mai multe locuri accesibile personalului de serviciu al cladirii, respectiv personalului instruit in acest scop. Scoaterea din funcțiune a iluminatului de securitate impotriva panicii trebuie să se faca numai dintr-un singur punct, accesibil personalului insarcinat cu aceasta”.
Aceasta comanda manuala se efectueaza ocazional, conform unui scenariu/proceduri.
1.2.2. Sistemul de iluminat de securitate pentru veghe pe timpul nopții
„Instalațiile electrice pentru iluminatul de securitate pentru veghe se prevad in incaperi acolo unde este necesară o supraveghere in timpul nopții (de exemplu: camere pentru bolnavi, maternitați, spitale, camine pentru bătrâni și infirmi, ospicii și altele similare)„.
Acest sistem de iluminat este similar cu cel pentru continuarea lucrului (a unei activitați) și este pus in funcțiune (de catre un bolnav – n.a.) „pentru a da posibilitatea unui bolnav sa se orienteze fara a deranja pe ceilalți bolnavi” prin comanda acestuia precum și a personalului de supraveghere.
„Corpurile de iluminat se amplaseaza sub paturi și in zona ușilor de acces și se recomanda ca lumina sa fie distribuita in fascicole late”.
„Iluminatul de veghe trebuie sa poata fi acționat independent de orice alt sistem de iluminat”.
Aceasta comanda manuala se efectueaza ocazional, de o persoana pentru a se deplasa pe timpul nopții.
1.3. Funcționare nepermanentă

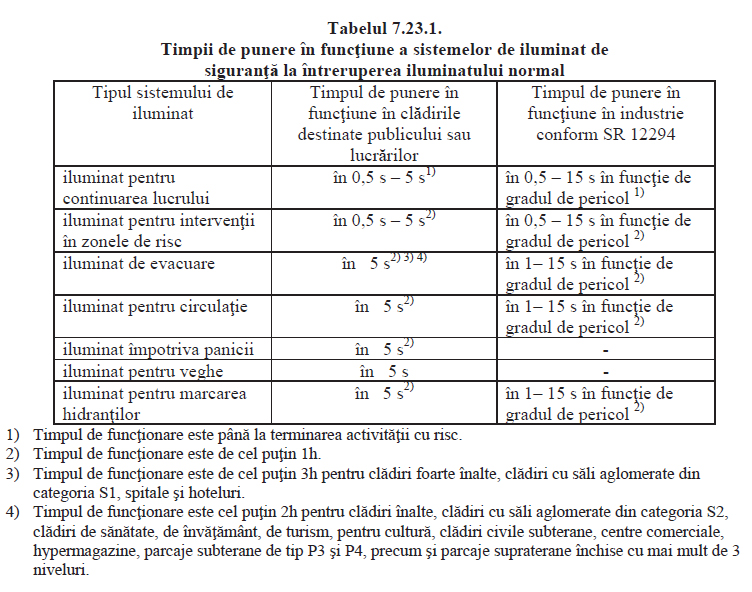

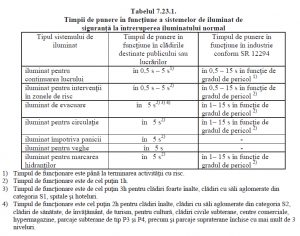

Atat timp cat sistemul de iluminat normal este disponibil (sursa de baza este disponibila) sistemul/ele de iluminat de siguranță/securitate nu sunt in funcțiune. Daca sursa de baza devine indisponibila, se trece AUTOMAT pe sursa de securitate, asigurata conform I7, art. 5.6.3. care poate fi locală s-au centralizată. Timpii de punere in funcțiune de la intreruperea iluminatului normal sunt dați in Tabelul 7.23.1.

1.4. Funcționare continuă

Sistemul de iluminat pentru continuarea lucrului este  parte a iluminatului de siguranță prevazut pentru continuarea activitații normale fara modificari esențiale.
Sistemul de iluminat pentru continuarea lucrului se prevede in urmatoarele cazuri:
a) in locuri de munca dotate cu receptoare care trebuie alimentate fara intrerupere și la locurile de munca legate de necesitatea funcționarii acestor receptoare (stații de pompe pentru incendiu, surse de rezerva, spațiile serviciilor de pompieri, incaperile centralelor de semnalizare, dispecerate etc.);
b) in incaperile blocului operator (sali de operație, de sterilizare, de pregatire medici, de pregatire bolnavi, de reanimare etc.);
c) in cladirile construcțiilor de producție și/sau depozitare,laboratoare și altele similare, in care utilajele necesita o permanenta supraveghere. Capacitatea bateriilor de acumulatoare pentru cazurile de la pct a) și b) de la art. 7.23.5.1 trebuie stabilita astfel incat sa se asigure funcționarea iluminatului de siguranță pentru continuarea lucrului in tot timpul necesar pentru luarea unor masuri in vederea continuarii pe o perioada de timp, fara pericol, a activitații, efectuarea unor manevre pentru oprirea activitații.
Evident, pentru cazul c), sistemul de iluminat de siguranță pentru continuarea lucrului trebuie sa asigure nivelul de iluminare egal cu cel asigurat de sistemul de iluminat normal. Normativul NP 061/2002, nu prevede explicit acest nivel, insa se poate asimila prevederea pentru „locul de munca” bloc operator.
Cazul c) se refera la receptoare vitale/critice, care nu admit intreruperea alimentarii, deoarece s-ar produce pagube materiale importante, pentru care și Ordinul 129/2008 – REGULAMENTUL privind stabilirea soluțiilor de racordare a utilizatorilor la rețelele electrice de interes public, art 22. alin b, prevede sursa de rezerva.
Ca urmare, intreg ansamblul, receptoare vitale/critice + sistemul de iluminat, necesita o permanenta supraveghere.

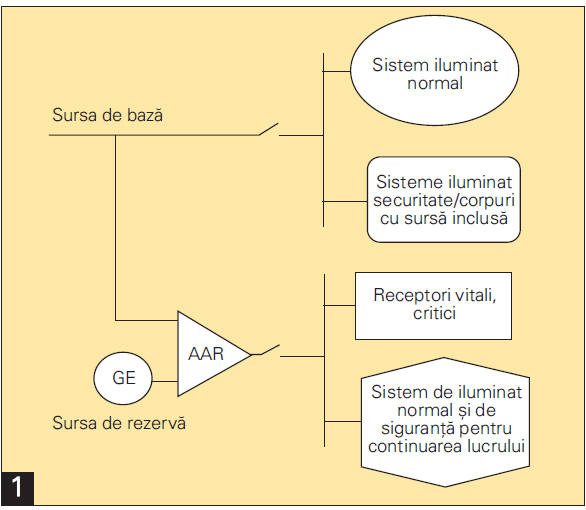

Aceasta cerință se asigura prin alimentarea cu energie electrica de la aceeași sistem de siguranță, prevazut cu sursa de rezerva, FIG.1.

2. CORPURI DE ILUMINAT

Corpurile de iluminat pentru sistemele de iluminat de siguranță/securitate pot fi:

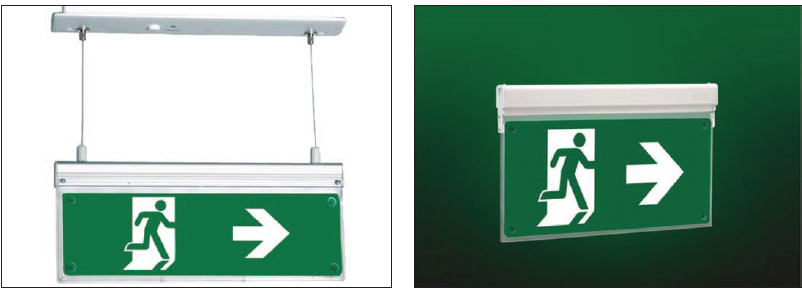

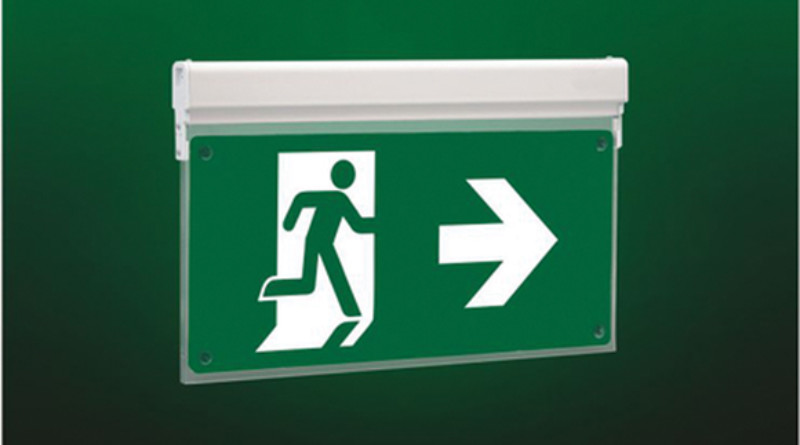

a) luminobloc – acesta este echipat cu sursa de lumina care emite un flux luminos suficient pentru a marca o ieșire, traseul cailor de evacuare, prezență hidranților, etc, fiind și etichetate cu indicații specifice. Lampa acestui corp este alimentata numai de la sursa inclusa, ațăta in regim permanent de incarcare.
b) corp de iluminat cu kit de emergență – se utilizeaza pentru a realiza nivele de iluminare ridicate și pe suprafețe relativ mari sau mari (sali de spectacole, spații comerciale, etc).

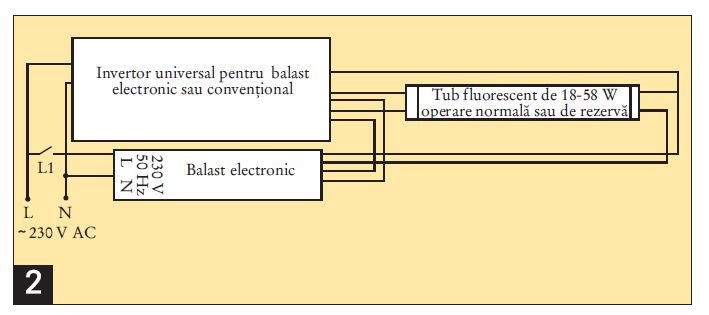

Corpul de iluminat cu kit de emergență are și posibilitatea alimentarii lampii direct de la sursa de baza, prin comanda manuala (L1), FIG.2.
c) corp de iluminat fara kit de emergență – se utilizeaza pentru a realiza nivele de iluminare ridicate și pe suprafețe relativ mari sau mari.
Acesta este corpul de iluminat cu care se realizeaza sistemele de iluminat normal inclusiv in spații in care exista ansamblu, receptoare vitale/critice + sistemul de iluminat care necesita o permanenta supraveghere.

3. SISTEME DE ALIMENTARE CU ENERGIE ELECTRICĂ

3.1. Premize

Conform I7/2011, art. 7.23.4.2. „Sursa de alimentare de securitate (de rezerva) trebuie aleasa astfel incat sa intre in funcțiune in timpul menționat in tabelul 7.23.1 și sa mențina alimentarea un timp minim de 1 h, cu excepția iluminatului pentru continuarea lucrului, care trebuie asigurat pe durata de timp stabilita in funcție de tipul activitații”.
Sursele de alimentare de securitate (de urgență) sunt cele prezentate in I7/2011, art.5.6.3. și pot fi locale și centralizate.
Sursele locale sunt cele conținute in corpul de iluminat (corp de iluminat de tip autonom).
Sursele centralizate sunt cele care se amplaseaza in spații special destinate.

3.2. Cerințe
In funcție de rolul funcțional și de caracterul de siguranță sau securitate, sistemele de iluminat trebuie sa asigure  urmatoarele cerințe, separat sau cumulat:
a) sa asigure necesarul de energie pentru o perioada de minim 1 oră pentru sistemele de iluminat de securitate.

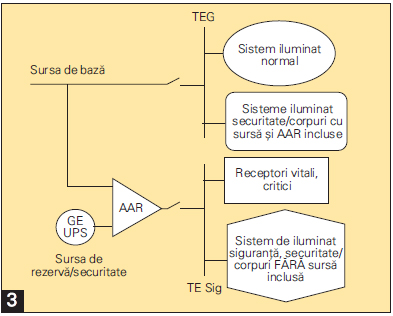

Sursa de rezerva de securitate pentru aceste sisteme este locala, respectiv se utilizeaza corpuri de iluminat cu sursa inclusa/locala și kit de emergență. Aceste corpuri sunt alimentate cu energie electrica numai de la sursa de baza, prin circuite proprii din tabloul electric pentru receptoare normale, FIG.3 , sau de la aceleași circuite de la care sunt alimentate corpurile de iluminat ale sistemului de iluminat normal.
Aceste corpuri nu pot fi alimentate și din tabloul electric prevazut cu sursa centralizata deoarece, daca au tensiune pe bornele de intrare, nu comuta automat pe sursa de securitate inclusa/locala, deși sistemul de iluminat normal este scos din funcțiune prin pierderea alimentarii de la sursa de bază.
b) sa asigure necesarul de energie pe durata de timp stabilita in funcție de tipul activitații pentru sistemul de iluminat de siguranță pentru continuarea lucrului și de veghe pe timpul nopții.
Sursa de rezerva de securitate pentru aceste sisteme este centralizata, grup electrogen sau UPS, FIG.3

c) sa asigure comanda automata de punere in funcțiune,dupa caderea iluminatului normal, respectiv la indisponibilitatea sursei de baza.
Aceasta comanda se realizeaza local pentru sistemele de iluminat de securitate, de catre dispozitivul de AAR inclus și centralizat pentru sistemul de iluminat pentru continuarea lucrului și de veghe pe timpul nopții.
d) sa asigure comanda manuala.
Aceasta comanda este necesara pentru corpurile de iluminat cu care se realizeaza sistemul de iluminat impotriva panicii. Ca urmare, acestea trebuie sa fie prevazute cu kit de emergență care realizeaza AAR pe sursa inclusa/locala cat și comanda manuala, aoa cum s-a prezentat mai sus.
Corpurile de iluminat ale sistemul de iluminat pentru continuarea lucrului și de veghe pe timpul nopții sunt comandate numai manual, indiferent de la ce sursa sunt alimentate.

4. CONCLUZII

  • Sursa de rezerva pentru sistemele de iluminat de siguranță pentru continuarea lucrului și veghe trebuie sa fie centralizata, iar corpurile de iluminat se comanda manual individual /grupat;
  • Cand sursa de baza este indisponibila, prin comanda automata, aceleași corpuri de iluminat sunt alimentate de la sursa de rezerva;
  • Lampile corpurilor de iluminat ale sistemelor de iluminat de securitate sunt alimentate numai de la sursa de securitate locala/inclusa;
  • Sursa de securitate inclusa a corpurile de iuminat ale sistemelor de iluminat de securitate, in regim normal este incarcata de la sursa de baza;
  • În regim normal (sursa de baza disponibila) sistemele de iluminat de securitate nu sunt in funcțiune. In anumite cazuri, sistemul de iluminat de securitate de evacuare este permanent in funcțiune;
  • Sistemul de iluminat de securitate impotriva panicii trebuie realizat cu corpuri de iluminat cu kit de emergență, care permit și comanda manuala ocazionala.

Articolul  a apărut în revista ELECTRICIANUL nr.2/2016.
