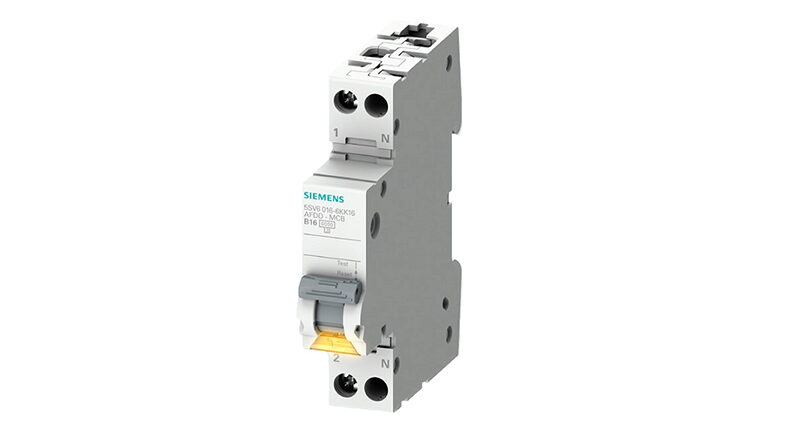

Siemens 5SV6 AFDD/MCB
Protecție 3 în 1 împotriva arcurilor electrice
Arcurile electrice cauzează majoritatea incendiilor din clădiri – și totuși, instalațiile electrice clasice nu dispun de niciun mecanism care să le detecteze. Siemens 5SV6 AFDD/MCB schimbă această realitate: un singur dispozitiv, format 1P+N, care combină detecția arcurilor electrice, protecția la scurtcircuit și protecția la suprasarcină – și care ocupă același spațiu ca un MCB standard.
De ce protecțiile clasice nu sunt suficiente
Un întreruptor automat clasic (MCB) reacționează la scurtcircuit și suprasarcină – însă un arc electric serial poate apărea la curenți nominali, rămânând complet nedetectat de orice protecție convențională.
Siemens 5SV6 AFDD/MCB este conform cu standardele IEC 62606 și IEC 60898-1, care includ cerințe tehnice specifice pentru dispozitivele AFDD și MCB și recomandă instalarea acestora în locațiile cu risc crescut de incendiu.
Siemens 5SV6 AFDD/MCB: arhitectura soluției
SIEMENS 5SV6 integrează într-un singur dispozitiv compact trei niveluri de protecție:
• Detectează semnăturile electrice specifice arcurilor seriale și paralele, deconectând circuitul înainte ca acestea ă genereze un incendiu;
• Asigură protecție la scurtcircuit – putere de rupere de 6 kA, conform IEC 60898-1;
• Asigură protecție la suprasarcină – monitorizare continuă a curentului, cu curbe de declanșare B și C, adaptabile tipului de sarcină.
Față de soluțiile anterioare, în care un AFDD separat era montat în serie cu un MCB clasic, SIEMENS 5SV6 elimină necesitatea a două module distincte, reducând cu până la 50% spațiul ocupat în tabloul electric, cu module de doar 18 mm – un avantaj direct și măsurabil pentru orice proiect nou sau modernizare.

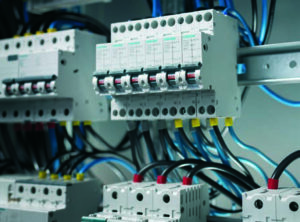

Instalare rapidă și compatibilitate nativă cu tablourile electrice Siemens
Siemens 5SV6 a fost proiectat pentru o instalare cât mai facilă: prin fixare pe șină DIN, fără unelte. Mecanismul integrat de prindere permite montarea și demontarea rapidă, reducând semnificativ timpul de intervenție, atât la instalații noi, cât și pentru modernizarea celor existente.
Compatibilitate nativă cu sistemul de bare prin busbar: Siemens 5SV6 se integrează direct cu gama 5SY, 5SL, 5SV, 5SJ și alte produse Siemens, fără adaptoare sau modificări ale tabloului electric existent.
Conductorul neutru este conectat direct la bara de nul, astfel schema de cablare fiind simplificată față de soluțiile cu AFDD separat, reducând riscul de erori de cablare și timpul de execuție.
Testarea ISO la 1.000V se realizează fără demontarea conductorilor. Procedura de verificare a integrității izolației se poate efectua direct, fără intervenții suplimentare asupra instalației.
Aceste caracteristici fac din SIEMENS 5SV6 soluția ideală pentru proiecte de tip retrofit, înlocuind un MCB standard din tabloul electric existent, fără a necesita spațiu suplimentar sau recablare majoră.
Domenii de aplicabilitate
Siemens 5SV6 AFDD/MCB acoperă un spectru larg de instalații:
• Instalații rezidențiale
• Clădiri comerciale și de birouri
• Aplicații industriale ușoare și spații cu risc de incendiu
Concluzie
Siemens 5SV6 AFDD/MCB răspunde unei nevoi reale și neacoperite până acum de soluțiile clasice de protecție: detecția și eliminarea arcurilor electrice înainte ca acestea să producă daune. Prin integrarea AFDD și MCB într-un singur dispozitiv compact, Siemens oferă o soluție care simplifică proiectarea, reduce costurile de instalare și ridică gradul de siguranță al oricărei instalații electrice – rezidențiale, comerciale sau industriale.
Conformitatea cu IEC 62606 și IEC 60898-1, alături de compatibilitatea nativă cu ecosistemul Siemens, fac din SIEMENS 5SV6 alegerea tehnică justificată atât pentru instalații noi, cât și pentru modernizarea celor existente.
___________________________________________________________________________________________________________
Pentru documentație tehnică completă, ghiduri de selecție și suport de proiectare, contactați echipa tehnică Siemens România sau accesați siemens.com/afdd.
