Releele de control Eaton EASY800 cu Smart Wire-DT: Cablarea, programarea și punerea în funcțiune a controlerelor rapid și eficient

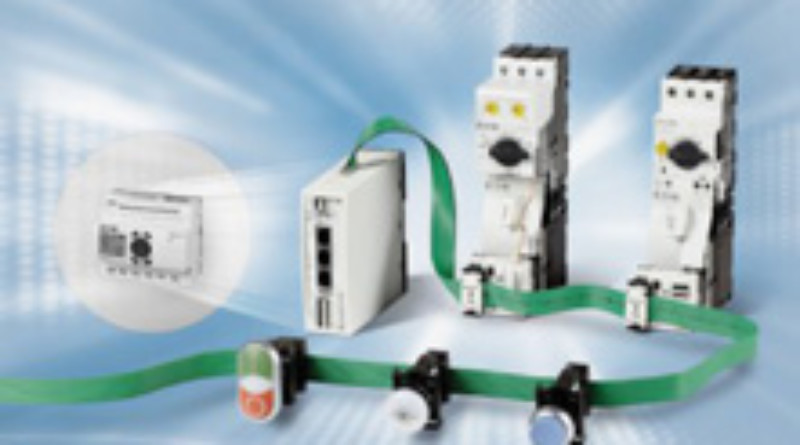

Fiind unul dintre principalii producători de componente și sisteme pentru inginerie electrică și automatizări, Eaton’s Electrical Sector oferă acum releul de control EASY800 cu Smart Wire-DT: familia EASY800 a fost mărită cu două noi dispozitive, care oferă caracteristicile releului de control EASY800 pe de o parte, respectiv conexiunea cu Smart Wire-DT, pe de cealaltă parte. În loc de a conecta intrările și ieșirile dispozitivului de comutare la controler în maniera convențională, noile dispozitive de comutare sunt conectate la Smart Wire-DT (SW-DT). Până la 99 de dispozitive slave Smart Wire-DT, cu peste 160 de intrări/ieșiri, pot fi conectate la cele două noi dispozitive, pentru un controlul adecvat al mașinilor de dimensiuni mici sau medii. Ambele dispozitive (EASY80x-DC-SWD) sunt prevăzute cu o interfață serială ca standard pentru programarea sau conectarea unui afișaj la distanță, precum ecranul multifuncțional Eaton MED-Titan (MFD-CP4 plus MFD-80-B).
Primul dispozitiv, EASY802-DC-SWD, este prevăzut cu două intrări de alimentare cu energie electrică: POW pentru alimentarea dispozitivului și a sistemelor slave SW-DT, respectiv AUX pentru alimentarea la 24 Vcc a contactoarelor conectate. Gama variată de blocuri funcționale furnizată de EASY800 este disponibilă și în acest caz, precum relee multifuncționale de temporizare, contoare, ieșiri de text, intrări de valori, comutatoare de timp pentru 7 zile și un an, controlere P-PI-PID și blocuri de funcții matematice, deschizând astfel o gamă variată de aplicații diferite.
EASY806-DC-SWD, al doilea dispozitiv, este echipat cu toate funcțiile dispozitivului standard. Adițional sunt incluse și alte caracteristici, precum patru intrări digitale (24 Vcc) utilizate pentru funcții contor de mare viteză. Acest dispozitiv prezintă o gamă largă de aplicații, indiferent dacă este utilizat ca un contor pentru un singur canal (până la 5 kHz), contor de frecvență (până la 5 kHz) sau sub forma unui contor incremental pe două canale (până la 3 kHz). Două dintre cele patru intrări pot fi, de asemenea, utilizate ca ieșiri (tranzistor 24 Vcc, 0,1 A). Acestea sunt utilizate pentru compatibilitatea cu blocurile funcționale cu modulația lățimii impulsurilor PWM (până la 2 kHz) pentru controale de temperatură. Ieșirea în impulsuri (până la 2 kHz) este furnizată pentru controlul amplificatoarelor de la motoarele pas cu pas. De asemenea, blocul funcțional poate fi utilizat pentru scoaterea la ieșire a unui număr de impulsuri la cu o frecvență ce poate fi selectată liber. Similar cu dispozitivele EASY800, EASY806-DC-SWD este, de asemenea, prevăzut cu rețeaua easyNet, permițând legarea simplă în rețea a până la opt dispozitive: EASY800, MED-Titan, EASYSafety sau PLC-uri.
Informații suplimentare www.eaton.com/moellerproducts
Articolul complet il puteti gasi in editia tiparita a revistei Electricianul nr. 8/2011.
