OBO Bettermann: Protecție completă pentru sistemele fotovoltaice

De mai mulți ani, OBO ACADEMY a dezvoltat, actualizat și îmbunătățit un vast portofoliu de formare și informare în acest domeniu. În cadrul cursurilor de pregătire în format fizic cât și on line, Academia OBO Bettermann oferă cursuri speciale de formare privind protecția sistemelor fotovoltaice.

OBO a fost primul producător care a publicat un ghid de protecție împotriva trăsnetului cu mult timp în urmă, în anii 1950. Acest original se axa pe protecția externă împotriva trăsnetului și sistemele de legare la pământ.

Atât în România cât și la nivel internațional, achiziționarea unei instalații fotovoltaice (instalație PV) este asociată întotdeauna unor investiții majore. Această investiție trebuie să aibă un randament cât mai rapid posibil. Și mai importantă este disponibilitatea continuă a instalației fotovoltaice.

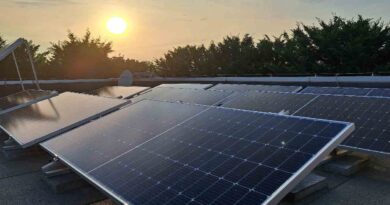

De regulă, instalațiile fotovoltaice sunt instalate pe acoperișul clădirii sau în câmp liber pentru a dispune de o poziție avantajoasă în ceea ce privește captarea razelor solare.

Însă, urmare a acestei poziții expuse, instalația este în pericol din cauza trăsnetelor și supratensiunilor. Dacă instalația este deteriorată în urma supratensiunii, pe de o parte nu se generează câștiguri pe durata reparației, iar pe de altă parte, ca urmare a înlocuirii invertorului ori a unui panou defect, survin costuri suplimentare.

Cu OBO, sunteți de partea sigură: pentru că vă oferim un sistem complet de protecție a panourilor fotovoltaice, sistem care acoperă toate cerințele și toate aspectele importante pentru ca această instalație să fie în siguranță și să funcționeze la capacitate maximă. OBO vă oferă de la protecția la supratensiune și sistemele de legare la pământ până la sisteme de susținere a cablurilor și sisteme de ghidare a cablurilor prin intermediul traseelor speciale, confecționate din materiale rezistente la foc și intemperii.

Instalare sigură a instalației fotovoltaice

La instalarea instalației fotovoltaice și a sistemului extern de protecție la trăsnet, trebuie să vă asigurați că se respectă distanța de separare între instalația fotovoltaică și instalația exterioară de protecție la trăsnet, precum și jgheaburi pentru acoperișuri, instalații de antenă și alte instalații. Numai astfel este posibilă evitarea în siguranță a curenților de trăsnet parțiali în instalațiile metalice și electrice.

Prin metoda sferei rotative, este posibilă dimensionarea corectă a lungimilor necesare ale tijelor de captare, precum și a distanțelor dintre tijele de captare. Acestea trebuie dispuse astfel încât toate piesele instalației care trebuie protejate să se afle în zona de protecție a dispozitivelor de captare. Dacă este asigurată distanța de separare, este suficient un dispozitiv de protecție la supratensiune de tip 2 (clasa II) pe partea CC.

Dacă, din motive constructive, nu se poate respecta distanța de separare conform SR EN 62305-3, pentru a rezista la curentul de trăsnet, instalația fotovoltaică trebuie conectată, folosind componente testate, cu 16 mm² Cupru sau 25 mm² Aluminiu, la instalația de protecție la trăsnet.

Componentele de protecție la trăsnet pentru conectare trebuie verificate conform SR EN 62561-1. În aceste cazuri, și pe partea CC sunt necesare aparate de protecție la supratensiune de tipul 1 (clasa I) ori descărcătoare combinate de tipul 1+2 (clasa I+II), deoarece curenții de trăsnet din clădire nu pot fi controlați.



Poziția suportului conductor pentru acoperiș

Suportul conductor pentru acoperiș ori tijele de captare trebuie poziționate astfel încât să nu acopere modulele fotovoltaice. Asta deoarece umbra duce la reducerea performanței pentru întregul ansamblu. Conform SR EN 62305-3, o tijă de captare de minimum 108 x diametrul modulului trebuie îndepărtată. În acest sens, trebuie să vă asigurați că sistemul fotovoltaic se află în continuare în zona de protecție a tijelor de captare.

Soluția OBO: Sistemul isCon®

Cu sistemul isCon® izolat rezistent la înaltă tensiune, distanța de separare poate fi menținută în siguranță. Dispozitivele de captare isFang izolate cu conductor isCon® sunt testate conform VDE V 0185-561-8 (IEC TS 62561-8), reducând la minimum umbrirea în cazul planificării corespunzătoare. Astfel crește rentabilitatea întregii instalații.





Soluții OBO pentru o instalație fotovoltaică sigură

Cu OBO, operatorii și proprietarii de instalații fotovoltaice sunt în siguranță, deoarece OBO oferă un sistem complet de protecție a instalațiilor fotovoltaice care acoperă aproape toate cerințele electrotehnice. Printre acestea se numără, de asemenea, dozele de derivație pentru generatoare cu protecție la trăsnet și la supratensiune pentru instalații fotovoltaice. OBO și-a relansat și extins portofoliul aici.

Dozele de derivație pentru generatoare sunt disponibile pentru până la trei Maximum Power Point Tracker (MPPT), precum și versiuni pentru până la patru șiruri pentru fiecare MPPT. Cablurile sunt conectate rapid și sigur prin intermediul blocurilor terminale cu tehnologie push-in. Carcasele robuste ale dozelor de derivație sunt fabricate din policarbonat rezistent la căldură. Cu ajutorul capacului transparent, operatorii și proprietarii de instalații fotovoltaice au întotdeauna totul la vedere, în condiții de siguranță.

Toate variantele de doze de derivație pentru generatoare sunt disponibile cu dispozitive de protecție la supratensiune de tip 2 sau de tip 1+2. În plus față de elementul de compensare a presiunii și presetupe, sistemul de fixare exterioară este, de asemenea, inclus în pachetul de livrare. Cu acesta, mai multe cutii de joncțiune pentru generatoare pot fi aliniate.

Canal pentru protecția la foc

Pentru protecția cablurilor de pe acoperiș și o rutare sigură lipsătă de evenimente neplăcute, de asemenea, OBO oferă o soluție economică cu ajutorul canalului PYROLINE, cu următoarele avantaje și caracteristici:

■ Canalul cu înveliș intern intumescent care asigură o capsulare fiabilă

■ Împiedică propagarea incendiului prin intermediul instalației electrice.

■ Poate fi utilizată ca soluție specială la instalarea cablurilor

■ Adecvat pentru montare pe FangFix

■ Rezistență la foc de până la 90 de minute

Soluție în conformitate cu recomandarea BMI+AMEV – EltAnlagen 2020 (Secțiunea 7.3.3.3.5 – Sisteme fotovoltaice – Protecția împotriva incendiilor)

Împământare

La instalațiile fotovoltaice montate pe acoperiș fără sistem de protecție la trăsnet, pentru clădirile noi ( de exemplu,din Germania) trebuie instalat un electrod de împământare, conform DIN 18014. La instalațiile fotovoltaice cu sistem de protecție la trăsnet montate pe acoperiș trebuie respectate, suplimentar, cerințele VDE 0185-305-3 (IEC/ EN 62305-3) (rezistență de împământare < 10 ohmi). La instalațiile fotovoltaice în aer liber trebuie respectate, de asemenea, cerințele VDE 0185-305-3 (IEC/EN 62305-3). În acest sens, se face distincția între două tipuri de împământare.



TIP A	TIP B
• Electrod pentru împământare pe orizontală • Electrod pentru împământare pe verticală (electrod de adâncime sau tijă)	• Priză de pământ perimetrală (priză de suprafață) •Electrod pentru împământarea fundației

Instalații de împământare standard pentru sisteme de protecție la trăsnet

Instalații de împământare de tip A

Instalațiile de împământare de tip A includ, de exemplu, fundații cu șurub și piloni, dacă acestea îndeplinesc cerințele VDE 0185-561-2 (IEC/EN 62561-2). În acest sens, nu trebuie menținută doar secțiunea transversală minimă în funcție de materialul selectat, ci și proprietățile mecanice și electrice.

Instalații de împământare de tip B

Plăcile de fundație și fundațiile cu benzi sunt instalații de împământare tip B corespunzătoare. Conform VDE 0185-305-3 anexa 5, acestea au un efect de împământare redus și trebuie extinse prin măsuri de împământare suplimentare, precum rețea cu împământare (20 m x 20 m) sau electrozi de adâncime.

Pentru ambele situații, în portofoliul OBO există rețele cu electrozi de adâncime de Ø20 mm, respectiv Ø 25 mm sau fire cu Ø 10 mm, precum și benzi de diferite dimensiuni, de exemplu 30 x 3,5 mm sau 40 x 4 mm.

1            Tip OMEX

2            Tip BP

3            Tip standard

4            Tip LightEarth

La fundațiile cu oțel armat, nu este permis un electrod zincat ori din cupru în pământ (sol). În pământ trebuie introdus oțel inox, cu conținut de molibden de minimum 2 %, precum materialele nr.1.4401, nr.1.4404 sau nr.1.4571. Acesta este în principal neutru față de alte materiale, nobile sau nu, asigurând astfel o disponibilitate ridicată a instalației.

Mai multe detalii și informații utile despre produsele OBO Bettermann veți afla accesând pagina noastră: www.obo.ro
