Noul terminal de supraeșantionare pentru monitorizarea tensiunii de alimentare EL3783 de la Beckhoff pentru diagnostice de înaltă rezoluție a tensiunilor alternative de până la 690 V AC

Noul terminal de supraeșantionare pentru monitorizarea tensiunii de alimentare EL3783 de la Beckhoff pentru diagnostice de înaltă rezoluție a tensiunilor alternative de până la 690 V AC

Echipa Kreatron Automation



Analiza de înalta precizie a reţelei în cadrul sistemului EtherCAT

Tehnologia de automatizare convențională și cea de măsurare (atensiunii) sunt din ce în ce mai convergente. Odată cu integrarea noului Beckhoff EL3783 – terminal de supraeșantionare pentru monitorizarea tensiunii – în sisteme de
control-comandă standard, analiza de înaltă calitate a rețelei devine disponibilă pentru sisteme pro du că toare de energie. Cel mai important, sisteme trifazate de curent alternativ de până la 690 V pot fi analizate si multan pe șase canale și cu 20 ksamples/s direct în PLC.

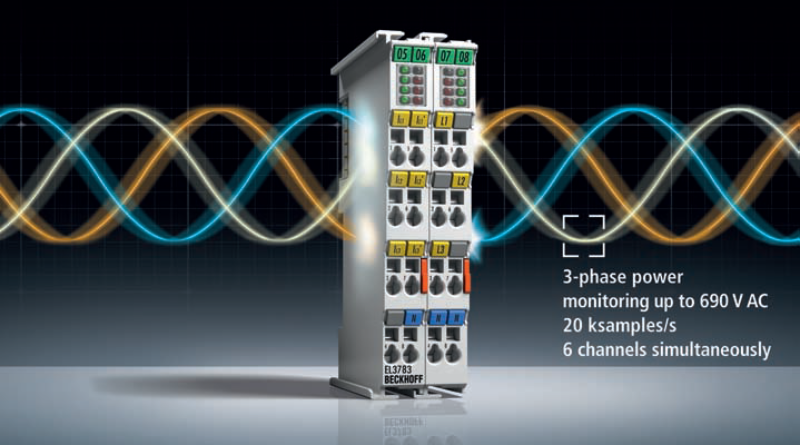

Terminalul de supraeșantionare pentru monitorizarea tensiunii EL3783 de la Beckhoff oferă
valori detaliate ale curenților și tensiunii pentru rețele trifazate de până la 690 V AC, în timp ce
îndeplinește cerințe exigente în aplicațiile turbinelor eoliene.

Pentru fiecare din cele trei faze, ter minalul EtherCAT EL3787 de la Beckhoff verifică tensiuni de până la 400/690 V și curenți de până la 1 sau 5 A ca valori in stantanee cu rezoluția de 16 biți. Cele șase canale ale terminalului sunt evaluate simultan, având la bază prin cipiul EtherCAT de supraeșantionare, cu o rezoluție tem porală de 50 ms, cu mult mai rapid decât ciclul de timp al controler-ului.
Utilizând funcția EtherCAT de distributed clocks este de asemenea posibil să se măsoare sincro nizat (<< 1 ms) și cu alte dispozitive EtherCAT în sisteme de aproape orice dimensiune și să se detecteze precis propagarea erorilor de rețea, de exemplu. Date extinse cu detalii relevante sunt valabile în sistemul de control-comandă dacă valorile eficace și calcule de performanță sau algoritmi complecși specifici utilizatorului sunt folosiți pentru analiza tensiunii și curenților, de
exemplu. În plus, terminalul EtherCAT EL3783 obține 650% din intervalul de măsurare nominal de 1A prin schimbarea automată a gamei de curent oferind precizie înaltă cu o eroare maximă de măsurare de numai 0.2 % (din întreaga valoare).
Împreună cu librăria TF3650, TwinCAT 3 Power Monitoring library, terminalul EL3783 reprezintă un sistem de măsurare foarte dinamic pentru analize detaliate de rețea, care este perfect integrat în tehnologia standard de control-comandă bazată pe PC. În acest fel, cerințele pentru măsuri de susținere a rețelei în cazul căderilor de tensiune pot fi identificate, de exemplu, sau analiza armonicelor poate fi folosită pentru a implementa monitorizarea condițiilor fără costuri adiționale pentru senzori de accelerare.

www.beckhoff.com/el3783
Noul terminal de supraeșantionare pentru
monitorizarea tensiunii de alimentare EL3783 de la
Beckhoff pentru diagnostice de înaltă rezoluție a
tensiunilor alternative de până la 690 V AC
Echipa Kreatron Automation
Beckhoff Automation produce echipamente și
software de înaltă calitate, utilizând tehnologii de
ultimă generație și tehnici de dezvoltare ultramoderne
în realizarea tuturor produselor lor. Pentru a
lua cea mai bună decizie în ceea ce privește pro –
iectele dumnea voastră și pentru a vă familiariza cu
posibilitățile de automatizare specifice dome niului
dumneavoastră, vă rugăm să ne contactați pe adresa:
[email protected]

Pentru mai multe detalii referitoare la partenerii
noștri și produsele lor puteți accesa: www.kreatron.ro
