Cum scăpăm de zeci de cabluri de forță ?

BMS, Domotică, Smart Building, Smart House sau Smart Home, Green Building, toate aceste concepte includ și automatizarea sistemelor funcționale ale clădirii, care să fie astfel comandate și controlate integrat, centralizat sau zonal. O primă consecință este reducerea masivă a cablurilor electrice de forță prin înlocuirea lor cu cabluri de curenți slabi.

Un avantaj clar al automatizării clădirilor, fie că este vorba de sistemul de iluminat, fie că e vorba de cel de încălzire sau de altele, este legat de reducerea substanțială a necesarului de cabluri de forță. Cablurile de forță, care ajungeau în cazul soluției clasice la întrerupătoarele echipamentelor de iluminat de exemplu, sunt înlocuite în cazul automatizării clădirii cu cabluri de curenți slabi. Plasarea unui întrerupător într-o poziție din clădire aflată la o distanță de zeci de metri de aparatul ce va fi comandat, necesită plasarea unui cablu de forță pe toată acea distanță. Dacă se automatizează clădirea, orice buton de comandă va fi plasat oriunde se dorește și el va fi conectat printr-un simplu cablu de comunicație  la panoul de alimentare și de comandă. Tensiunea de pe acest bus nu va depași 12 V, iar astfel se elimină și orice risc de electrocutare prin atingerea elementelor de comandă și comunicație (butoane, cabluri etc.).

Comanda directă a instalațiilor din clădiri, cum este cea de iluminat, poate fi înlocuită cu comanda prin relee de la distanță iar flexibilitatea și simplitatea maximă a soluției o fac atractivă.

Iluminat inteligent

Una din aplicațiile de domotică pentru o instalație electrică de iluminat de dimensiune medie a fost finalizată recent în București și a utilizat echipamentele firmei belgiene DOMESTIA. Locul de amplasare este un local cu o suprafață de aproape 300 mp, la care reglarea și comanda sutelor de lămpi de iluminat este extrem de importantă și ridică o provocare considerabilă pentru proiectant și executant. Soluția oferită poate aprinde sau stinge centralizat lămpi sau grupuri de lămpi plasate pe sute de metri pătrați de tavan, de la touch-screen-ul montat pe unul din pereții localului.

Eleganța și simplitatea soluției domotice au permis rezolvarea acestei  instalații complexe cu costuri minime.

Instalația electrică pentru iluminat a inclus:

• 8 circuite de iluminat echipate cu LED-uri cu intensitatea iluminatului reglabilă (dimabile);
• 12 circuite pentru iluminat, echipate cu lămpi cu LED, cu lumină colorată;
• 10 circuite pentru iluminat echipate cu lămpi cu descărcare în gaze.

Dispozitivul de comandă centralizat este un touch-screen iar ca soluție de back-up există butoane de comandă normale de tip push-button (întrerupătoare cap scară) plasate lângă tabloul electric de alimentare.

Avantaje în funcționare

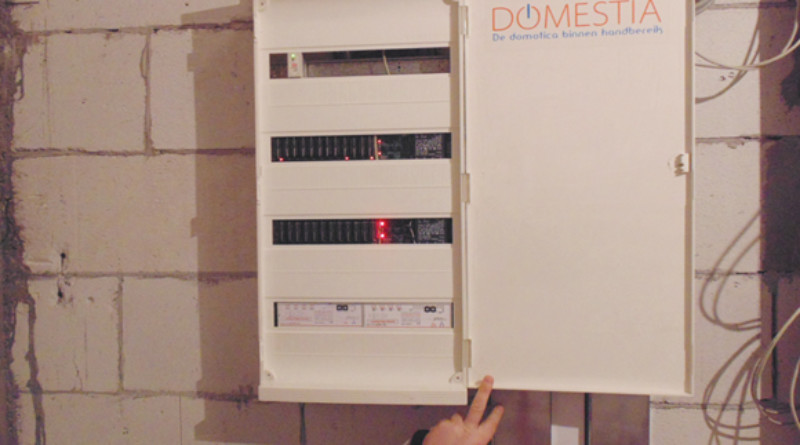

Touch-screen-ul produs de firma Domestia comandă modulul de acționare ce folosește relee de 32 A, iar conectarea se face prin bus pentru tot sistemul. Astfel, soluția Domestia a oferit clientului o variantă economică, flexibilă, elegantă și practică de a automatiza iluminatul unei incinte, fără a mai vorbi de siguranța oferită de lipsa tensiunii de 230 V de pe toate elementele de comandă ale instalației (butoane și cabluri).
