ANCLANȘAREA AUTOMATĂ A REZERVEI

Anclanșarea Automată a Rezervei reperezintă o parte esențială a unui sistem de alimentare de rezervă.

Asigurarea acestei funcții devine vitală în rețelele de alimentare cu energie electrică a clădirilor din sistemul sanitar, instituții bancare, instituții publice sau pentru o mare varietate de procese tehnologice.

Asigurarea funcționării optime a sistemului de alimentare cu energie electrică depinde în mare măsură de procesul de anclanșare automată a rezervei, care trebuie să minimizeze durata defectului în instalația deservită, respectând simultan scenariul și particularitățile specifice pe care aceasta le impune.

Una dintre soluțiile cel mai des întâlnită în momentul de față este AAR-ul reversibil clasic, care folosește pentru comutarea între sursa normală și sursa de rezervă, un automat simplu, dedicat, a cărui funcție principală este  supravegherea sursei normale și comutarea automată pe sursa de rezervă atâta timp cât sursa normală nu este disponibilă.

AAR-ul propus de CHINT se realizează în variante de 3P, 4P, curenți de la 10A la 630A, fiind echipat cu întreruptoare ce asigură protecția la scurtcircuit și suprasarcină.

Supravegherea rețelei este realizată de un automat dedicat, care permite accesul operatorului la următorii parametri:

• condiția de comutare, selectarea tensiunii minime și maxime de transfer a sursei normale de alimentare;
• durata de anclașare și declanșare, în funcție de scenariu;
• selectarea unui anumit regim de funcționare (rețea-rețea sau rețea-generator);
• reversibilitatea sau ireversibilitatea AAR-ului la funcționarea în regim rețea-rețea;
• timpul de conectare și revenire între sursa normală și de rezervă;
• timpul de pornire și oprire al generatorului.

Automatul dedicat care supraveghează rețeaua și comandă comutarea surselor este prevăzut cu un afișaj ce oferă informații legate de:

• valoarea tensiunii pe cele trei faze a sursei active;
• valoarea frecvenței pe cele trei faze a sursei active;
• starea de funcționare manual/automat, start/stop
• sursa activă în funcționare
• alarmă declanșare la defect

Comutarea între cele două surse se poate realiza manual sau automat prin intermediul unui motor de acționare.

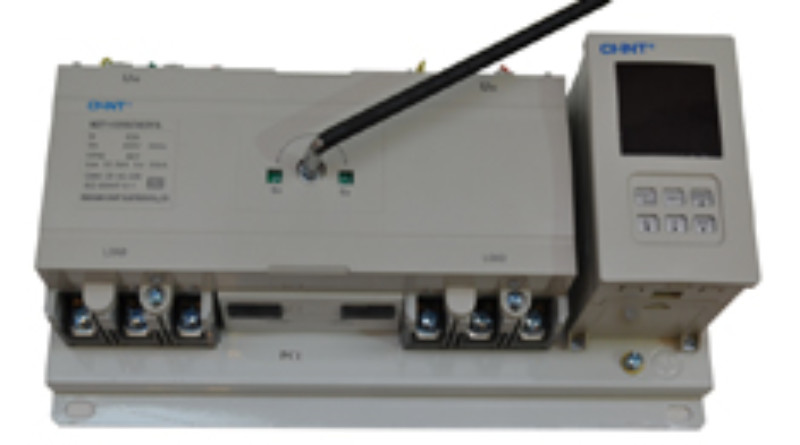

AAR-ul tip NZ7 este prevăzut cu protecție mecanică și electrică împotriva conectării simultane a sursei normale și cea de rezervă.

Certificarea KEMA obținută și realizarea în conformitate cu IEC60947-6-1 îl recomandă în toate aplicațiile.
