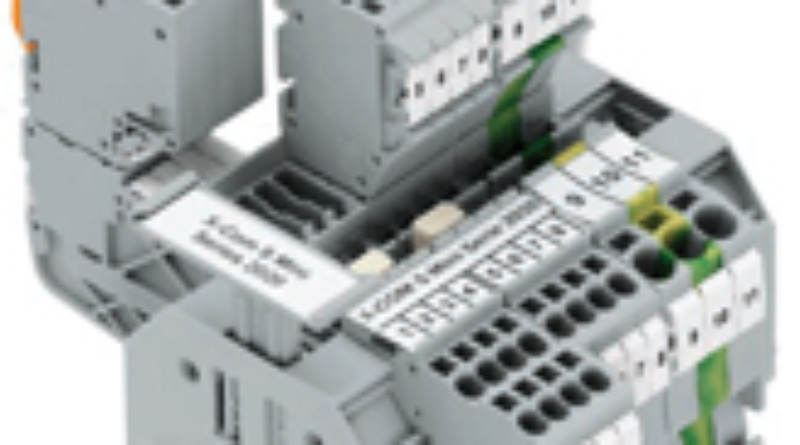

TOPJOB® și X-COM® creează sinergii

Blocurile terminale compacte pentru utilaje și sisteme

Pentru a putea conecta utilajele și sistemele la alte surse de alimentare, în zilele noastre sistemele compacte și flexibile de blocuri terminale sunt din ce în ce mai solicitate. Cele mai importante criterii de selecție sunt: cerințele de spațiu, posibilitatea de tranziție cu alte game de blocuri terminale și un sistem ușor de marcare.

Datorită utilizării conexiunii CAGE CLAMP^® S, blocurile terminale din linia de producție WAGO TOPJOB^® S sunt foare mici, putând asimila conductori cu o gamă largă de dimensiuni.

Mai mult, blocurile terminale cu același profil din gama  XCOM^® S creează o tranziție elegantă spre blocurile terminale de racordare, acestea putând fi marcate în mod continuu.

Utilajele și sistemele produse în zilele noastre trebuie să corespundă mult mai exact cerințelor și nevoilor clienților. Acest fapt solicită producătorilor să creeze aplicații sofisticate, care să le ofere utilizatorilor un spațiu larg de desfășurare, pentru soluții personalizate pe nevoile specifice ale acestora și schimbări cât mai facile. Drept urmare, cerințele și așteptările în privința tehnologiei de conexiuni electrice  sunt din ce in ce mai mari, precum conexiune tehnologică sigură, ușor manevrabilă, dimensiuni reduse,  marcare rapidă și flexibilitate în privința tipurilor de conexiuni. Pe de o parte, creșterea funcționalității unei aplicații conduce la un necesar mai mare de unități de prindere; pe de altă parte, manevrarea ușoară prin posibilitatea preasamblării este o cerință importantă.

Blocurile terminale din linia de producție WAGO TOPJOB^® sunt foarte mici datorita clemei compacte de racordare CAGE CLAMP^®.

Mai mult decât atât, conductorii solizi, lițați și cei cu pini, pot fi împinși cu ușurință în unitate. La fel cum se obișnuiește la alte linii de producție, conductorii lițați, fără pin și cei cu dimensiuni reduse pot fi conectați  prin deschiderea clemei de racordare cu ajutorul unei șurubelnițe.

Pentru toate blocurile terminale, conductorul de deschidere  este înclinat la 15º. Această facilitate conferă utilizatorului mai mult spațiu pentru a cuprinde conductorul.

Întreaga linie de producție acoperă o gamă largă de dimensiuni a conductorilor, de la 0.14 până la 25 mm2 (AWG 24-4), pentru lățimea blocurilor terminale de la 3.5 până la 12 mm.

Pentru lățimile blocurilor terminale de la 3.5 până la 5.2 mm, sistemul X-COM^® de blocuri terminale asigură blocuri terminale cu același profil.

Acestea permit o marcare continuă iar datorită părții de cablare de tip pluggable (racordare), aceste blocuri terminale suportă  o preasamblare o părților de sistem.

Un sistem de blocuri terminale pentru toate aplicațile

Datorită selecției largi de blocuri terminale, TOPJOB^® este adecvat pentru ambele aplicații, atât în producția de comutație, cât și în instalațiile electrice.

TOPJOB^® oferă conductori 2- și 3- prin blocurile terminale, cu dimensiuni normale de la 1 până la 16 mm² (AWG 18-6), precum și blocuri terminale cu conductor- 4 cu 1.25, 4 mm² (AWG 18, 14 și 12) dimensiune/mărime normală.

În gama de dimensiuni de 2.5 mm² (AWG 14) există blocuri terminale cu o intrare de conductor înclinată la 35º, care permite  stabilirea razelor înguste și astfel duce la căi mai scurte către cablul de canal.

Pentru o  densitate mai mare de conectare, opțiunea cea mai potrivita o reprezintă blocurile terminale cu suprafață dublă, respectiv triplă.

Pentru fiecare serie, există blocuri terminale pentru conductori de sol care, la momentul contactului, se fixează automat pe șină.

În plus față de comutarea pură, multe aplicații necesită funcții adiționale.

Astfel, există, de exemplu, 2- și 4- conductori la blocurile terminale de deconectare/de test pentru utilizarea în sistemele de control, precum și blocurile terminale de deconectare, cu dublă-punte.

Variantele suplimentare sunt blocuri terminale cu diode dublu-punte pentru testarea lămpii și a  blocurilor colective, precum și un terminal de erori de comutare, cu LED-uri pentru monitorizarea și controlul circuitelor curente.

Dacă modulele unui sistem de control sau a unor dispozitive trebuie precablate, gama de blocuri terminale oferă, de asemenea, conectori ce pot fi conectați în fantele jumperului blocurilor terminale standard.

TOPJOB^®S, seria 2000:  îngust și puternic

Pentru mărimile/dimensiunile de la 0.14 până la 1.5 mm² (AWG 24-16), WAGO a dezvoltat seria 2000, cu o lățime a blocului terminal de numai 3.5 mm. Cu aceste dimensiuni, blocul terminal WAGO este printre cele mai înguste blocuri terminale de pe piață.

În ciuda dimensiunii lor compacte, aceste blocuri terminale pot fi folosite, conform IEC, la o tensiune de 8000 V sau 600 V, potrivit UL.

În plus față de conductorii 2-, 3-, 4- prin  blocurile terminale cu dimensiune nominală până la 1 mm² (AWG 18), seriile mai oferă blocuri terminale cu dublă-punte  pentru configurații potențiale variate (L, N/L, PE/L etc.).

Aceste blocuri terminale  au un punct de contact de înaltă/mare densitate: prin conexiune, teoretic, numai jumătate din lățimea blocului terminal (1.75 mm) este plasată în transportul feroviar.

Cel mai recent bloc terminal în seria 2000 este potențialul bloc terminal.

Blocul terminal din seria 2000 efectuează, în loc de un singur potențial, două potențiale într-un nivel. Conexiunile la un potențial  se află pe aceeași parte cu borna blocului terminal.

Pandantivul de racordare «pluggable» – îngust și fără rival

Pentru a se potrivi cu blocul terminal TOPJOB^® S din seria 2000 și 2002, WAGO a dezvoltat  seriile 2020 și 2022 ale sistemului conector X-COM^®.

Seria 2020, numită și X-COM^® S MINI, este cel mai îngust bloc terminal pluggable de pe piață.

Precum seria 2000 TOPJOB^® S, are o lățime de numai 3.5 mm, dar are același profil ca sistemul X-COM^®S (spațierea pinilor de 5.22 mm) și prin blocul terminal al seriei TOPJOB^®.

Datorită aceluiași jumper și poziții de marcare, blocurile terminale poate fi combinate între ele. Mai mult, părțile preasamblate ale sistemului pot fi integrate cu mare ușurință în spatile cele mai mici.

Seriile 2020 și 2022 includ  conectori de conductori 1-, 2- (având până la 15 poli), precum și blocurile terminale cu 1- conductor/1-bolți și 2-conductori/2-bolți.

De asemenea, sunt disponibile și blocurile terminale cu împământare care se conectează automat pe șină.

Blocurile terminale sunt evaluate până la 500V la 13.5 A.

O varietate de jumpere și robinete de alimentare

Ambele serii de blocuri terminale dețin integrat un jumper cu sistem pe arc care permite folosirea unui jumper „stil pieptene”, prize de curent și conectori de încercare.

În ciuda dimensiunilor sale reduse, jumper-ul poate fi evaluat până la curentul nominal.

Datorită încărcării flexibile în blocul terminal, jumperele «comb-style» nu sunt specifice unei singure dimensiuni nominale, acestea putând fi folosite cu ușurință între două niveluri de dimensiuni.

Pentru jumpere de dimensiuni mari sunt oferite jumpere step-down.

În completarea barelor de jumpere «comb-style» preasamblate, instalatorul poate manufactura aceste jumpere în locație, prin ruperea contactelor individuale. Pentru circuite complexe există disponibilitatea unor jumpere eșalonate și  înguste. Două dintre acestea pot fi folosite în fiecare fantă a jumper-ului.

Marcare ușoară

Toate blocurile TOPJOB^® S de la 6 mm2, 10 mm² (AWG 10 și 8 ) și 16 mm² (AWG 6), au același profil și pot fi marcate continuu.

Același lucru este valabil și pentru seria 2020 și 2022 X-COM^®S în conexiune cu blocurile terminale de până la 6 mm² TOPJOB^® S (AWG 10).

Cu ajutorul instrumentului-software smartDESIGNER din pachetul gratis de software ProServe® și datorită imprimantei cu transfer termic TP298, o secvență de marcaj poate fi creată într-un mod eficient și rapid, având chiar și costuri reduse.

De asemenea, imprimanta primește date de la bornele de configurare a programului și imprimă benzile marcajului WMB – inline de la bobină.

Drept urmare, o întreagă asamblare a blocurilor terminale poate fi marcată într-un mod foarte rapid și simplu.

Pe benzile continue și dimensiunile generoase de marcare se poate printa un grup de marcaj de trei linii și, totodată, se poate atinge  un transfer precis al unităților de contact.

Concluzie

Cu ajutorului lui TOPJOB^®S și a lui X-COM^®S, utilizatorul are două sisteme adaptate unul altuia, astfel încât cele două se completează reciproc. Noile și compactele  blocuri terminale, cu bolți de 3.5 mm, au fost create pentru a economisi spațiu în șina DIN și cu toate acestea oferă toate avantajele sistemului de blocuri terminale precum utilizarea jumperelor și a sistemului de marcare continuă. Datorită aceluiași profil de module, este ușor să creezi tranziții de la un sistem la celălalt.

Fie că se dorește un sistem conectat care să permită pre-asamblarea, ori o densitate mare a conexiunii, proiectantul de sistem poate alege conform cerințelor clientului, fără a fi necesare specificații de sistem.
