FTTH – infrastructura de fibră optică care redefinește instalațiile electrice și de comunicații

De la cablul de cupru la fibra optică

Transformarea digitală a clădirilor rezidențiale și comerciale a schimbat fundamental cerințele privind infrastructura de comunicații. Dacă în urmă cu două decenii cablurile din cupru reprezentau soluția standard pentru distribuția serviciilor de voce și date, în prezent dezvoltarea aplicațiilor cloud, a serviciilor de streaming 4K și 8K, a sistemelor Smart Home, a supravegherii video IP și a automatizărilor clădirilor impune utilizarea unor medii de transmisie cu performanțe net superioare

În acest context, tehnologia FTTH (Fiber To The Home) reprezintă standardul actual pentru realizarea rețelelor de acces. Spre deosebire de soluțiile hibride, în care ultimii metri sunt
realizați pe cablu de cupru sau coaxial, FTTH presupune aducerea fibrei optice direct până la utilizatorul final, eliminând complet limitările impuse de conductoarele metalice.
Din punct de vedere tehnic, aceasta este cea mai performantă arhitectură de acces disponibilă în prezent, oferind viteze foarte mari de transfer, latențe reduse și o capacitate de dezvoltare suficientă pentru următoarele decenii. Catalogul analizat evidențiază faptul că FTTH este soluția care înlocuiește integral segmentul de cupru și oferă cea mai mare performanță dintre toate arhitecturile FTTx.

Unde se încadrează FTTH în familia FTTx

În practică sunt întâlnite mai multe variante de implementare:

• FTTN (Fiber To The Node) – fibra ajunge până la un nod principal, iar conexiunea către utilizator continuă pe cupru;
•  FTTC (Fiber To The Curb) – fibra ajunge până la un cabinet stradal;
•  FTTB (Fiber To The Building) – fibra este introdusă în clădire, iar distribuția internă poate rămâne pe cablu de cupru;
•  FTTH (Fiber To The Home) – fibra optică ajunge direct în apartament sau în locuință.

Diferența dintre aceste soluții este esențială pentru performanțele rețelei. Cu cât segmentul realizat pe cablu de cupru este mai scurt, cu atât viteza și stabilitatea comunicației sunt mai ridicate. FTTH elimină complet această limitare și oferă o infrastructură pregătită pentru aplicațiile viitorului.

De ce fibra optică?
Avantajele fibrei optice sunt cunoscute, însă ele devin din ce în ce mai importante în instalațiile moderne.

Primul avantaj este capacitatea foarte mare de transmisie, care permite transportul simultan al unor volume impresionante de date fără degradarea performanțelor.

Al doilea avantaj îl reprezintă atenuarea redusă a semnalului. În comparație cu cablurile din cupru, fibra optică poate transmite informații pe distanțe mult mai mari fără regenerarea semnalului, ceea ce simplifică proiectarea rețelelor și reduce costurile de exploatare.

Un alt beneficiu este imunitatea totală la perturbații electromagnetice.

În clădirile moderne există numeroase surse de interferențe – convertizoare de frecvență, instalații fotovoltaice, stații de încărcare pentru vehicule electrice sau echipamente industriale.
Spre deosebire de cablurile metalice, fibra optică nu este influențată de aceste câmpuri electromagnetice.
Nu în ultimul rând, fibra oferă un nivel superior de securitate și fiabilitate, fiind foarte dificil de interceptat fără întreruperea transmisiei.

Alegerea fibrei potrivite
În instalațiile FTTH sunt utilizate aproape exclusiv fibre Singlemode, încadrate în categoriile OS1a și OS2 conform standardelor EN 50173 și recomandărilor ITU-T G.652 și G.657.
Aceste fibre utilizează un miez cu diametrul de aproximativ 9 μm și permit transmisii pe distanțe foarte mari, cu o atenuare redusă.
Catalogul evidențiază faptul că pentru aplicațiile moderne FTTH sunt recomandate în special fibrele OS2 și G.657.A2, acestea având o rezistență foarte bună la curbări și fiind potrivite pentru instalațiile din interiorul clădirilor.

Conectorii APC – standardul rețelelor FTTH
O componentă aparent simplă, dar extrem de importantă, este conectorul optic.

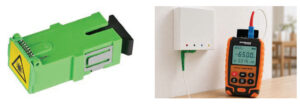

În aplicațiile FTTH sunt utilizați aproape exclusiv conectorii SC/APC și LC/APC. Particularitatea lor constă în șlefuirea ferulei la un unghi de aproximativ 8°, ceea ce reduce reflexiile optice și îmbunătățește considerabil valoarea Return Loss.
Acest aspect este esențial în rețelele de telecomunicații unde reflexiile pot afecta funcționarea echipamentelor optice și pot introduce erori în transmisie.
Din acest motiv conectorii APC sunt preferați în toate instalațiile moderne FTTH.

Importanța unei instalări corecte
Performanța unei rețele FTTH nu depinde exclusiv de calitatea fibrei optice. La fel de importantă este execuția instalației.
Respectarea razelor minime de curbură, protecția mecanică a cablurilor, curățarea conectorilor și verificarea atentă a îmbinărilor influențează direct atenuarea totală a traseului.
Chiar și particule microscopice de praf pe suprafața unei ferule pot produce pierderi importante de semnal.
Din acest motiv, utilizarea instrumentelor dedicate pentru curățarea conectorilor și verificarea puterii optice face parte din procedurile standard de punere în funcțiune. Catalogul prezintă atât instrumente de curățare, cât și aparate portabile pentru măsurarea nivelului optic și verificarea continuității fibrei.

Distribuția în interiorul clădirii

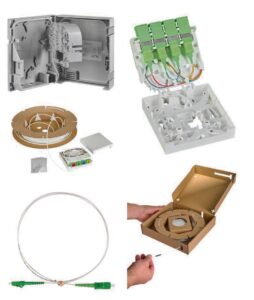

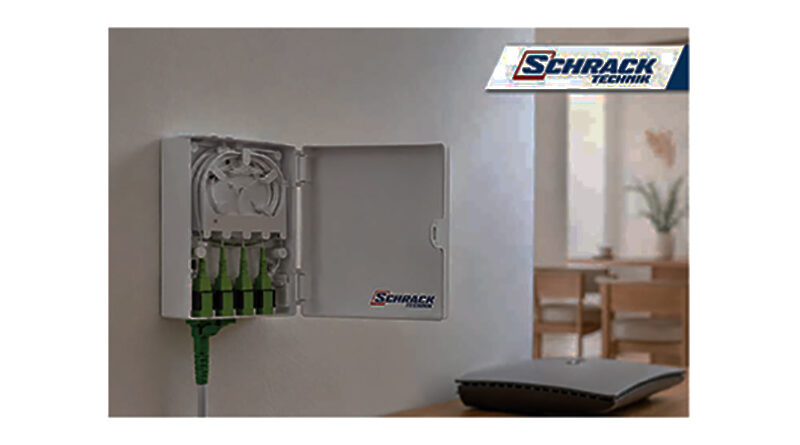

Ultima etapă a unei rețele FTTH este realizarea conexiunii dintre cablul operatorului și echipamentele utilizatorului. În acest scop sunt utilizate dozele terminale FTTH, prevăzute cu casete pentru sudură, adaptoare optice și pigtaile preinstalate. Acestea permit organizarea ordonată a fibrelor și asigură o conexiune sigură între rețeaua operatorului și echipamentul ONT instalat în locuință.
Pentru lucrările de instalare rapidă sunt disponibile și soluții cu cablu preconectorizat montat pe role (Roller Box), care reduc timpul de execuție și minimizează riscul deteriorării fibrei în timpul instalării. Catalogul descrie aceste soluții ca fiind dedicate instalațiilor rezidențiale și comerciale, oferind variante cu lungimi între 30 și 100 m și doze echipate cu conectori LC/APC sau SC/APC.
În următorii ani, pe măsură ce tot mai multe clădiri vor integra sisteme inteligente, infrastructuri IoT și servicii de mare viteză, FTTH va deveni nu doar soluția recomandată, ci infrastructura de bază pentru orice construcție nouă.
