EPLAN Electric P8 – Implementarea rapidă a observațiilor clienților
Feed-back-ul șefilor de departamente sau al clienților pentru proiectele electrice este esențial în realizarea unei documentații finale cât mai corecte și complete. Problemele apar când observațiile primite ajung la proiectant într-un format necorespunzător, greu de folosit – la extrem: o foaie de hârtie scrisă de mână cu creionul, conținând informații ambigue… Vă prezentăm în continuare alternativa!
EPLAN este un sistem de inginerie informatică ce oferă nenumărate funcții utile în realizarea rapidă și corectă a documentațiilor electrice. De multe ori însă, o combinație a acestor funcții va aduce un beneficiu suplimentar, în special în viteza de generare a schemelor finale. Atunci când vine vorba de obținerea unei aprobări pentru o astfel de documentație, cel mai comun și comod format de schimb de informații este PDF-ul. Documentele PDF inteligente, generate de EPLAN, conțin multe informații, pe lângă paginile efective din proiectul original: aveți posibilitatea de a naviga rapid, folosind trimiterile și în fișierul PDF, atât între pagini cât și între componentele aceluiași aparat (practic, toate trimiterile din EPLAN funcționează 100% și în PDF!); sub formă de „semne de carte” (bookmarks) veți găsi, de asemenea, familiarul navigator de pagini și navigator de aparate, care redau fidel structurile originare din proiectul EPLAN precum și paginile, respectiv aparatele cu toate componentele lor; chiar și desenele 3D ale tablourilor vor fi prezente în fișierele PDF exportate din EPLAN, desigur, dacă acestea sunt prezente în proiectul originar. Un beneficiu suplimentar adus de folosirea PDF-urilor inteligente este faptul că, în același director în care se creează fișierul PDF, EPLAN-ul copiază automat și toate documentele sau imaginile atașate schemelor electrice – obțineți astfel foarte rapid o documentație completă a proiectului, pe care o puteți arhiva ușor pentru a fi trimisă spre aprobare.

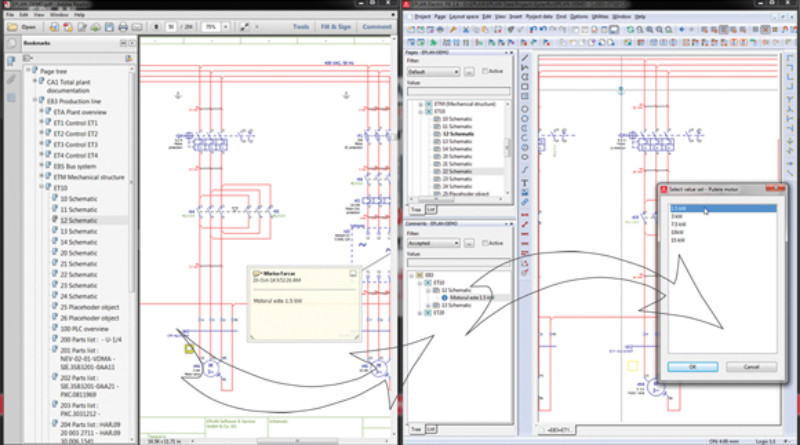

Funcționalitatea PDF-ului nu se oprește aici! Puteți cere clienților sau șefilor de departament care verifică proiectele să își completeze observațiile direct în fișierul exportat, sub formă de note, texte sau chiar desene mai mult sau mai puțin complexe. Toate acestea pot fi preluate ulterior în proiectul originar EPLAN folosind funcția de import de comentarii din PDF; pot fi localizate ușor pe scheme folosind un navigator specializat și pot fi gestionate în EPLAN chiar prin atribuirea unor statusuri ce permit filtrarea ușoară a observațiilor ce nu sunt implementate.
Puteți combina această funcționalitate de preluare a comentariilor și cu alte unelte puse la dispoziție de platforma EPLAN. Cea mai indicată metodă de realizare a schemelor de forță, de exemplu, este folosirea macrourilor cu seturi de valori. Acestea permit configurarea rapidă a unui circuit de forță (incluzând aici curentul aparatului de protecție, secțiunile conductoarelor și cablurilor, clemele, contactorul sau orice alt aparat din circuit) în funcție de puterea consumatorului, pe baza unui tabel cu seturi de valori predefinite de utilizator. Dacă unul din comentariile primite de la client presupune schimbarea puterii unui astfel de circuit, nu este necesară redesenarea sau modificarea manuală a proprietăților tuturor componentelor din circuit ci se face, pur și simplu, o realegere a setului de valori care face automat toate aceste modificări în câteva secunde! Pentru mai multe detalii, vă invităm să ne contactați! www.eplan.ro
