EATON M22-AI, indicatorul avansat care apropie semnalizarea industrială de lumea HMI

O privire tehnică asupra noii generații de indicatoare vizuale pentru utilaje, tablouri de comandă și aplicații industriale cu cerințe ridicate de flexibilitate.

În automatizările industriale moderne, informația afișată local pe utilaj devine la fel de importantă ca semnalul electric care o generează. Operatorii nu mai au nevoie doar să știe că există o eroare, ci și ce tip de eroare a apărut, unde trebuie intervenit și cât de rapid trebuie luată o decizie. În acest context, M22-AI, cunoscut și ca RMQ-Titan Advanced Indicator, propune o soluție pragmatică: un afișaj industrial compact, montat în decupaj standard de 22,5 mm, care aduce mai multă claritate acolo unde o lampă de semnalizare clasică transmite prea puțin, iar un HMI complet poate fi prea complex.

De la semnalizare simplă la comunicare vizuală contextuală

În multe aplicații industriale, semnalizarea de stare rămâne dependentă de soluții binare: verde pentru funcționare, roșu pentru eroare, galben pentru avertizare. Acest model este robust și familiar, dar transmite puțină informație. Prin comparație, un sistem HMI poate oferi detalii extinse, însă implică un nivel mai ridicat de configurare și este adesea disproporționat pentru utilaje simple.

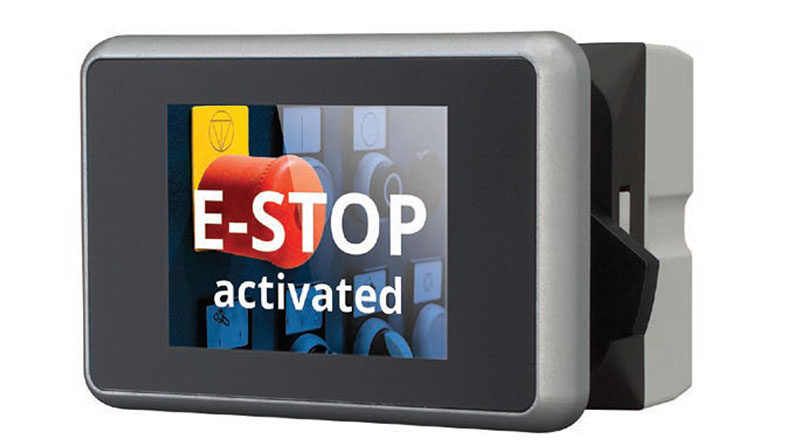

M22-AI propune o abordare intermediară: păstrează simplitatea instalării într-un orificiu standard de 22,5 mm, specific gamei RMQ-Titan M22, dar adaugă un afișaj TFT de 2” capabil să comunice stări, mesaje, valori de proces și indicații vizuale personalizate. Practic, dispozitivul transformă punctul de semnalizare într-un mic centru local de informație, fără a cere arhitectura completă a unui HMI.

Ce este M22-AI și cum funcționează

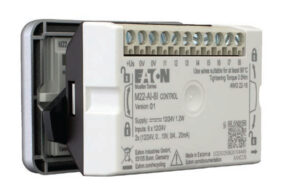

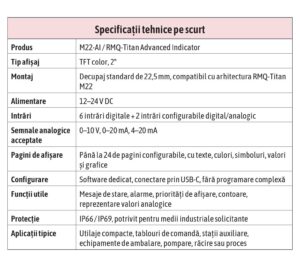

M22-AI este un indicator avansat cu afișaj TFT de 2”, alimentat la 12–24 V DC, proiectat pentru montaj în decupaj standard de 22,5 mm. Dispozitivul include șase intrări digitale și două intrări configurabile, care pot fi utilizate ca intrări digitale sau analogice, inclusiv pentru semnale 0–10 V, 0–20 mA sau 4–20 mA. Această combinație permite afișarea nu doar a stărilor logice, ci și a unor valori de proces precum temperatură, presiune, greutate, nivel, poziție sau alte mărimi relevante pentru aplicație.

Unul dintre punctele forte ale soluției este posibilitatea de configurare a până la 24 de pagini vizuale. Aceste pagini pot combina texte, culori de fundal, grafice standard sau personalizate și valori provenite de la senzori.

Configurarea se realizează printr-un instrument software dedicat, conectarea la PC fiind făcută prin USB-C. Din perspectiva utilizatorului, avantajul major este că nu este necesară programare complexă.

Aplicații: unde aduce valoare un indicator avansat

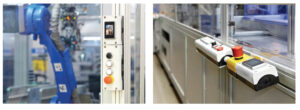

O aplicație relevantă este zona utilajelor cu nivel redus sau mediu de complexitate, unde nu există întotdeauna un PLC sau un HMI dedicat. În astfel de cazuri, M22-AI poate oferi o comunicare vizuală bogată fără infrastructură suplimentară. Pentru operații repetitive — cum ar fi ambalarea, umplerea, stivuirea sau numărarea pieselor — funcțiile de contor și afișare grafică pot facilita monitorizarea procesului direct la nivelul operatorului.

Dispozitivul este potrivit și pentru echipamente auxiliare: unități de răcire, sisteme de amestecare, stații de pompare, echipamente de ambalare sau module independente dintr-o linie de producție.

Integrare rapidă în arhitecturi existente

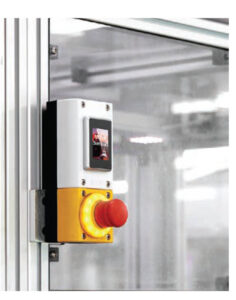

Compatibilitatea mecanică cu orificiul standard de 22,5 mm reprezintă un avantaj important pentru modernizarea tablourilor existente. În multe cazuri, M22-AI poate fi integrat acolo unde anterior exista o lampă de semnalizare sau un element de comandă din gama M22, păstrând un aspect uniform al panoului. Acest lucru este util în proiectele de retrofit, unde reducerea modificărilor mecanice scade timpul de implementare și costurile asociate.

Concluzie: un pas pragmatic spre utilaje mai inteligente

M22-AI arată că digitalizarea industrială nu trebuie să însemne întotdeauna arhitecturi complexe sau investiții majore. Uneori, un plus de inteligență poate începe cu un punct de afișare montat într-un decupaj standard, capabil să transmită exact informația de care operatorul are nevoie. Prin combinația dintre afișaj TFT, intrări digitale și analogice, configurare fără programare și robustețe industrială, RMQ-Titan Advanced Indicator se înscrie într-o categorie de produse care fac utilajele mai transparente, mai ușor de exploatat și mai pregătite pentru cerințele producției moderne.
