Depistarea defectelor în instalațiile electrice

Aplicațiile termoviziunii sunt nenumărate iar industria oferă un câmp deschis pentru dezvoltarea de variate soluții de inspecție și monitorizare a echipamentelor.

Transportul și distribuția energiei electrice sunt, în acest context, extem de interesante pentru termografie, căci prin efectul Joule, curentul electric lasă o amprentă clară a trecerii sale prin circuite sau prin diverse alte echipamente și dispozitive.

Monitorizarea rețelelor și tablourilor electrice în vederea depistării dezechilibrelor, suprasarcinilor, scurtcircuitelor și în final pentru evitarea distrugerilor, sunt posibile într-un mod simplu, rapid și intuitiv folosind camere video în infraroșii de performață ridicată, produse de FLIR, lider mondial în tehnologia termoviziunii.

Extrem de spectaculoase și eficace, imaginile în infraroșu ale instalațiilor electrice pot decela în mod uzual diferențe de temperatură de zecimi de grad, dar cele mai avansate camere cu imagini termografice pentru aplicații industriale vor avea o sensibilitate termică de 0.03°C (30 mK).

Exemple de defecte în instalațiile de înaltă tensiune care pot fi detectate prin termografie:

• oxidarea întrerupătoarelor de înaltă tensiune;
• conectori supraîncălziți;
• conectori incorect fixați;
• defecte de izolație.

FLIR oferă cele mai avansate soluții pentru imagini termice pentru a sprijini programele de monitorizare 24/7 care țin în funcțiune rețeaua electrică vitală de furnizare a energiei electrice.

Exemple:

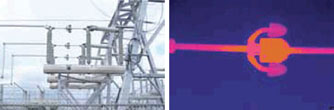

Instalații de înaltă tensiune

Inspecția vizuală a stațiilor arată componentele supraîncălzite.

Camerele de termoviziune vă permit să inspectați instalațiile de înaltă tensiune de la o distanță sigură, crescând siguranța operatorului.

Instalații de joasă tensiune

Camerele pentru imagini de termoviziune sunt folosite pentru inspecțiile sistemelor electrice și ale componentelor de toate mărimile și formele, iar utilizarea loc nu este limitată la aplicațiile de înaltă tensiune.

Dulapurile electrice și centrele de control ale motoarelor electrice sunt scanate în mod regulat cu o camera de termoviziune. În cazul în care acestea nu sunt verificate, temperatura se poate ridica până la un punct la care conexiunile se topesc și se întrerup, iar ca rezultat, pot izbucni incendii.

În afară de întreruperea conexiunilor, sistemele electrice suferă de dezechilibre ale încărcării, coroziune și creșterea în impedanță a circuitelor. Inspecțiile termice pot găsi rapid punctele fierbinți, pot determina gravitatea problemei și pot ajuta prin stabilirea intervalului de timp în care echipamentul ar trebui să fie reparat.

Exemple de defecte la echipamente de joasă tensiune care pot fi detectate cu termografie:

• conexiuni de rezistență ridicată;
• conexiuni corodate;
• defecte interne ale siguranțelor;
• defecte interne ale întrerupătoarelor de circuit;
• conexiuni slabe și deteriorări interne ale conectorilor.

Aceste probleme și altele pot fi reperate într-un stadiu incipient cu o cameră în infraroșu puternică. Acest lucru ajută la prevenirea unor poibile daune costisitoare și pentru a evita situații periculoase.

Conexiune supraîncălzită

Zona fierbinte din imagine indică un scurtcurcuit care poate declanșa un incendiu.
