Conectare “Plug and Play”
Blocuri terminale cu tehnologie de conectare directă
Dipl. Ing. Gordon Busch, Product Marketing Industrial Connection Technology,
Phoenix Contact GmbH & Co. KG, Blomberg, Germany
Proiectarea și construcția de utilaje și instalații – domeniu vedetă al Germaniei – a depașit zona de criză și intră într-o perioadă a recordurilor. Pe lângă tehnologie și funcționalitate, creativitatea în proiectarea utilajelor devine din ce în ce mai importantă, în condițiile în care specificațiile de produs sunt impuse de-a lungul întregului lanț al procesului până la ultima componentă. Cu ajutorul blocurilor terminale cu tehnologia Push-In – pe scurt PIT – Phoenix Contact oferă soluții de instalare de ultimă generație pentru domeniul ingineriei utilajelor menite să diminueze costurile.
Proiectarea – un factor competitiv
Ca un rezultat al competiției în permanentă creștere din partea Asiei, supremația tehnologică a ingineriei de mașini din industria germană nu mai poate fi luată ca atare; eticheta calitații “Construit în Germania” nu mai este suficientă, astfel încât produsele să reziste în fața presiunilor competiționale. Utilajele devin din ce în ce mai comparabile și interschimbabile. Dacă tehnologia și funcționalitațile sunt comparabile, atunci decizia clientului va fi luată pe criterii de finețe cum ar fi modul de proiectare sau ergonomia.
Designul mașinilor depășește mult nivelul aspectului. Întregul proces de proiectare are un impact puternic în dezvoltarea unei mașini și implicit în toate procesele și componentele asociate. În același timp, proiectarea permite realizarea transparentă a tuturor proceselor, reducând numărul diverselor componente precum și a materialelor sau a costurilor de producție.
Timpul și spațiul sunt resurse vitale in ingineria mașinilor. În consecință cererea de utilaje bine concepute, cu dimensiuni minime și funcționalități maxime este în continuă creștere. Aceasta impune cerințe speciale la nivelul instalațiilor electrice complexe. Blocurile terminale PIT oferă celor ce proiectează și execută tablourile electrice un sistem de conectare a conductorilor cu o paletă variată de funcționalitați, ce vin să completeze ușurința nativa a cablării.
Blocuri terminale cu tehnologie de conectare directă
Blocurile terminale PIT utilizează principiul arcului ce împinge și poziționează conductorul în contact cu bara de cupru ce realizează transferul de curent. Conturul special al arcului permite cablarea directă și fără nici o unealtă a conductorilor monofilari precum și a conductorilor multifilari cu pini sertizați. Arcul se deschide automat în momentul introducerii conductorului în camera de contact.

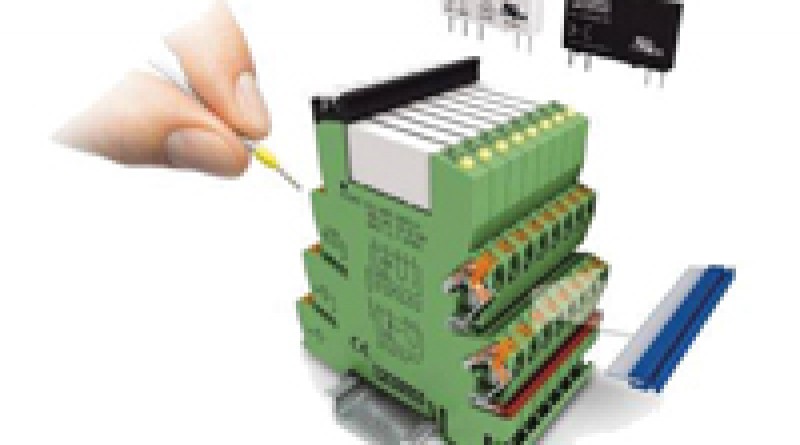

Un avantaj special al sistemului este faptul că nu este necesară nici o unealtă – un factor decisiv atunci când spațiul este limitat sau în locații dificil de accesat. Terminalele pot fi acționate doar cu o mână, făra ajutorul vre-unei unelte. Pur și simplu iei conductorul și îl inserezi (fig. 1). Ușurința în execuție și ergonomia remarcabilă reduc semnificativ timpii de cablare precum și nivelul de oboseală al operatorilor. Produse comparabile prezente în piață ce oferă funcționalități similare, practic permit doar inserarea directă a conductorilor având secțiunea nominala identică cu cea a blocului terminal.
Cu toate acestea, la cablarea senzorilor sau a actuatoarelor de exemplu, deseori sunt folosiți conductori foarte subțiri și flexibili. Blocurile terminale PIT utilizează un principiu nou de conexiune cu arc ce a permis diminuarea cu 50% a forței necesare pentru introducerea conductorului. În consecință, conductori cu secțiune începând de la 0.34 mm2 pot fi inserați în camera cu arc fără a fi necesară nici o unealtă. Pentru prima dată operarea prietenoasa a tehnologiei PIT este valabilă indiferent de tipul conductorului sau a secțiunii acestuia, ceea ce deschide noi orizonturi de aplicație.
Eliberarea conductorului este realizată prin apăsarea butonului integrat. Suprafața acestuia a fost proiectată astfel încât arcul să fie acționat de către orice tip de șurubelniță. Nu este necesară o unealtă specială – chiar și un pix poate fi utilizat pentru eliberarea conductorului. Conductorii multifilari fără ferulă sertizată pot fi de asemenea conectați prin simpla apăsare în prealabil a butonului integrat. Butonul colorat identifică clar pârghia de acționare, fiind vizual separată de intrarea conductorului. În acest fel, operatorului nu îi va fi permisă confundarea poziției de introducere a conductorului.
Operarea complet izolată este crucială când vine vorba de securitate. Deși lucrul la instalația electrică aflată sub tensiune contravine standardelor și reglementărilor referitoare la prevenirea accidentelor, totuși întâlnim dese situații când este practicat, măsurătorile, testările sau recablarea în timpul funcționarii fiind câteva exemple. Butonul blocului terminal PIT permite protecția la atingere, iar materialul izolant utilizat separă elementele interne de contact de unealta utilizată pentru acționare. Această funcționalitate elimină orice contact direct între unealtă și componentele aflate sub tensiune.
Blocuri Terminale – gama completă
Blocurile terminale PIT sunt parte a cuprinzătoarei game de produse “Clipline Complete”. Precum și în cazul celorlalte serii de produse, cum ar fi conectica pe bază de șurub, cameră cu arc, IDC sau bolț, PIT beneficiază de aceeași gamă completă de accesorii: punți scurtcircuit tip pieptene, instrumente pentru testare, etichete și așa mai departe (fig. 2). Aceasta va aduce în consecință o sensibilă reducere a costurilor de depozitare. De asemenea, compatibilitatea între aceste sisteme este extinsă la toate gamele de secțiuni. De exemplu, alimentarea poate fi realizată folosind conectică cu șurub sau cameră cu arc, iar potențialele pot fi distribuite utilizând tehnologiile Push-In sau IDC (cuțit).
PIT acopera o gamă de secțiuni pornind de la 2.5 mm2 până la 6 mm2. În plus față de blocurile terminale standard, această gamă de produse include conectică multinivel, terminale cu soclu pentru fuzibil sau componente, precum și terminale debroșabile. Terminalele pentru măsurare, testare și deconectare din gama PIT permit integrarea de conectori cu funcționalități standardizate sau a elementelor de izolare. Blocurile terminale cu socluri pentru siguranțe fuzibile tip G (5 x 20 mm) permit protejarea echipamentelor. Mai mult, componente electronice cum ar fi diodele sau rezistorii pot fi integrate în elemente de conectică fără folosirea punctelor cositorite.
Instalare eficientă și certificări universal valabile
Instalarea unui utilaj sau sistem devine mult mai eficientă dacă componentele individuale sunt legate prin intermediul conectorilor.
În proiectarea modulară a mașinilor, soluțiile electrice tip conexiune cu fișe dovedesc avantaje clare atunci când vine vorba de punerea în funcțiune, service și transportul diverselor subansamble. În aceste cazuri conectorii PIT Combi reprezintă o soluție. Conectori și blocurile terminale bază pot fi combinați în mod individual, numărul necesar de poli poate fi adaptat cu precizie la specificația aplicației, iar diverșii conectori obținuți pot fi codificați pentru a evita conexiunile incorecte. Fiind proiectate pentru tensiuni nominale de 800 V și curenți de până la 24 A, PIT Combi este potrivit atât pentru cablaje de semnal cât și pentru alimentare. Conectorii și terminalele de bază sunt protejate împotriva atingerii, în conformitate cu BGV A2. Gama de accesorii include conectori pre-asamblați, elemente pentru fixarea cablurilor și dispozitive de blocare pentru a oferi un grad ridicat de protecție împotriva vibrațiilor. Ecranajele cablurilor pot fi conectate cu ușurință folosind papucii metalici integrați. De asemenea, sunt disponibile și carcase pentru protejarea conexiunilor pentru conectorii având numărul de poli cuprins între 2 și 15 (fig. 3)
PIT a fost proiectat în conformitate cu IEC 60947-7 pentru utilizare în toate piețele și în toate tipurile de aplicații. PIT beneficiază de certificări pentru piața Nord-Americană în conformitate cu UL / SCCR și CSA – deosebit de importante pentru constructorii de utilaje și mașini care exportă echipamentele lor. Aprobări specifice sunt disponibile pentru sectorul de transport în conformitate cu EN 50155; PIT a fost certificat de către German Lloyd și Lloyds Register pentru aplicații navale. De asemenea aceste produse sunt certificate în conformitate cu IEC-Ex pentru aplicații în zone periculoase, cum ar fi industria de proces.
Concluzii
Constructorii de mașini și utilaje beneficiază în numeroase moduri de sistemul de blocuri terminale PIT. Un grad ridicat de ușurință în cablare și ergonomie îmbunătățită scurtează timpii de instalare și reduce costurile de producție. Sistemul de contact de înaltă calitate, împreună cu butonul integrat, elimină posibilitățile de greșeală la cablare. Timpii de cădere sunt reduși iar disponibilitatea utilajului este îmbunătățită. Aprobările internaționale pentru toate sectoarele și piețele deschid o gamă largă de aplicații.
Pur și simplu prin panou
Utilajele sau anumite subansamble periferice sunt conectate la cabinetul central de control prin intermediul cablurilor pre-asamblate, care sunt introduse în deplină siguranță prin panoul de control sau pereții laterali ai cabinetului. Sistemul de intrare a cablurilor – KEL – este utilizat pentru rezolvarea acestei sarcini.
Decupajele pentru panou și dimensiunile de montare ale sistemului KEL se potrivesc cu dimensiunile standard ale conectorilor de forță. Până la 40 de cabluri pot fi dirijate în interiorul cabinetul de control printr-un decupaj standard, ansamblul oferind un grad de protecție IP54. Garniturile cu perforații pentru cabluri de diferite diametre sunt ferm fixate într-una din jumătățile ramei de instalare, astfel încât deplasarea să nu fie permisă. Ele pot găzdui cabluri cu diametre de la 3 mm pînă la 34 mm și în același timp le fixează conform standardului DIN EN 50262. În cazul sistemului de fixare cu cleme elastice, rama de instalare KEL poate fi simplu clipsată, fără a fi necesară nici o unealtă (Fig. 4).
