Celule electrice de medie tensiune, în carcasă metalică, de interior, cu simplu sistem de bare, de 24kV / 630A / 20kA, pentru distribuția secundară de medie tensiune

Decebal Mighiu, Senior Manager, Electroalfa

Celulele electrice Electroalfa sunt destinate a fi utilizate în distribuția secundară, pentru alimentarea cu energie electrică, din rețeaua de medie tensiune a consumatorilor, direct din Sistemul Energetic Național (SEN), pentru posturile trafo sau pentru distribuții din cadrul unităților industriale, prin stațiile electrice amplasate în principalele puncte de consum. Sunt celule electrice în carcasă metalică, modulare, echipate cu aparataj fix, cu simplu sistem de bare, cu izolația barelor în tub izolant și în aer, având deflectoare de câmp siliconice pentru protecția bornelor separatorului. Tipul aparatajului permite o construcție compactă, cu dimensiuni de gabarit reduse.

Condiții de serviciu

  • Locul de utilizare: interior;
  • Grupa de climat: WDr/CT (moderat: cald uscat/ temperat/ rece);
  • Temperatura maximă a mediului ambiant:  + 40°C;
  • Temperatura medie timp de 24 ore nu depășește: + 35°C;
  • Temperatura minimă a mediului ambiant: – 5°C;
  • Umiditatea relativă a aerului nu depășește: 80% la 20°C;
  • Temperatura pe perioada transportului și a depozitării: – 40°C…+70°C;
  • Altitudinea maximă:1000 m.

Mediul ambiant trebuie să fie fără praf, fără gaze corozive sau inflamabile, vapori sau săruri peste limitele admise de normele în vigoare pentru instalații electrice de interior.

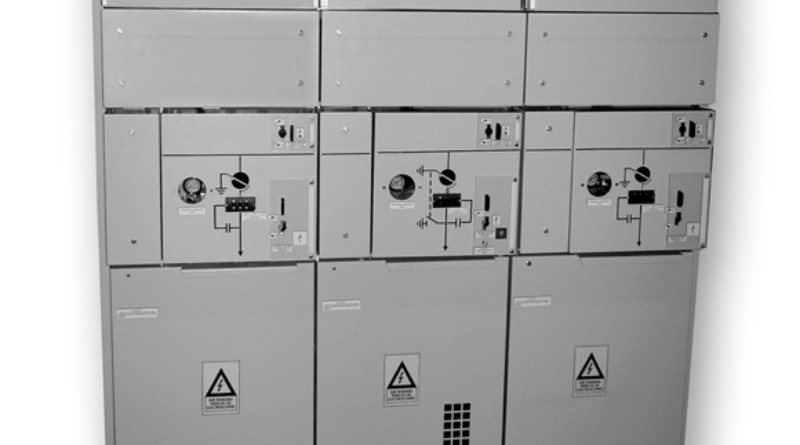

Celule electrice de medie tensiune, în carcasa metalica
Celule electrice de medie tensiune, în carcasa metalica

Standarde

Celulele sunt concepute și testate în conformitate cu următoarele standarde europene:

  • SR EN 62271-200:2004 – Aparataj de înaltă tensiune. Partea 200: Aparataj în carcasă metalică de curent alternativ și tensiuni nominale peste 1 kV și până la 52 kV inclusiv.
  • SR EN 62271-1:2009 – Specificații comune pentru standardele de aparataj de înaltă tensiune.

Teste de tip

Celulele au fost supuse testelor de tip, conform standardelor mai sus menționate, cu rezultate în totalitate corespunzătoare.

Sistemul calității

Pentru celulele de medie tensiune, Electroalfa menține în funcțiune un Sistem de Management Integrat ce îndeplinește cerințele standardelor de referință ISO 9001 și ISO 14001.
