Cabluri HELU în instalații dinamice

Cablu adaptat pentru utilizare în suporturi de cabluri

Într-un mediu industrial, cablurile trebuie să îndeplinească mult mai multe funcții decât simpla transmitere a energiei electrice sau a semnalelor. Ele trebuie să mențină o fiabilitate completă chiar și sub sarcini mecanice grele, în condiții de lucru dure și în timpul utilizării intensive.

Cablurile HELU proiectate pentru purtătoare de cablu (lanț de tractare) sunt special concepute pentru aplicații dinamice. Ele funcționează bine atât în mașini-unelte cu operare
rapidă cu spațiu de instalare limitat, cât și în instalații portuare, unde sunt necesare distanțe mari de deplasare. Fiecare dintre aceste aplicații necesită materiale, construcție și parametri tehnici selectați corespunzător. Mai jos prezentăm o privire de ansamblu asupra unor astfel de produse HELU – adaptate la aplicații diverse și cele mai exigente din industrie și automatizare.

În acest articol, abordăm subiecte precum:
-Infrastructura Ethernet în instalații mobile
-Cabluri de comandă pentru robotică
-Cablare hibridă, adică comandă și alimentare
-Avantajele izolației din poliuretan
-Cerințe pentru cabluri de alimentare a motoarelor
-Conducerea semnalului în sisteme dinamice

Cabluri de rețea HELUKAT®

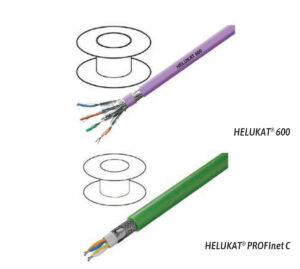

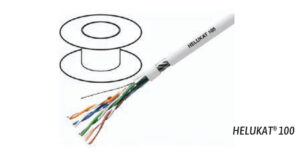

Cablurile HELUKAT® sunt cabluri avansate pentru aplicații Ethernet, ideale și pentru sistemele de automatizare industrială. HELU oferă cabluri adaptate pentru lucrul în lanțuri de tractare și în condiții de mediu dificile. Produsele îndeplinesc cerințele standardului PROFINET și oferă parametri ridicați de transmisie – de la categoria 5e până la 7e.  Construcția cablului este standardizată, astfel încât conectorii RJ45 sunt montați la capete folosind un instrument standard de sertizare. Învelișurile exterioare sunt fabricate din PVC ignifug sau din material cu proprietăți FRNC.

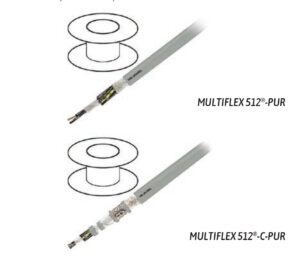

Seria MULTIFLEX 512®
Cablurile MULTIFLEX 512® sunt proiectate pentru utilizare în lanțuri de tractare. Sunt disponibile în versiuni nef ecranate și cu dublu ecranaj, folosind fiecare fir din cupru împletit. Scopul lor principal este transmiterea semnalelor în instalații statice și dinamice. Acestea din urmă includ mașini, mașini-unelte, roboți etc. Cablurile flexibile de comandă MULTIFLEX 512® au proprietăți de alunecare și asigură durabilitatea optimă în exploatare, datorită utilizării izolației nucleului din PP și mantalei exterioare din PUR, fără substanțe adezive și rezistente la tăieturi.

Cablurile MULTIFLEX 512® au între 2 și 36 conductoare (numerotate) cu secțiuni transversale de la 0,75 mm² până la 2,5 mm². Tensiunea nominală este 300/500V. Indiferent de versiune, conductorii sunt realizați în format torsadat, oferind cablurilor cea mai mare flexibilitate posibilă.

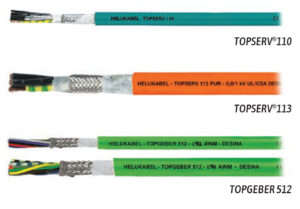

Soluții hibride TOPSERV® și TOPGEBER
Cablurile „hibride“ sunt cele care servesc simultan pentru alimentare și transmiterea semnalelor. O astfel de cerință apare cel mai frecvent la comanda servomecanismelor, motiv pentru care multe soluții hibride de la HELU aparțin seriei TOPSERV®. Ele sunt adaptate pentru utilizare în procese de producție avansate, robotică, industria sculelor etc.
Cablul poate avea, de exemplu, un ecranaj suplimentar general și este cel mai des fabricat în conformitate cu diverse standarde (VDE, UL și CSA).

Specificațiile cablului se potrivesc cu parametrii furnizați de cei mai importanți producători de servodrivere, astfel încât cablurile pot fi utilizate fără obstacole în industria mașinilor,
construcția și instalarea roboților de producție, în automatizare și în alte aplicații din ingineria producției. Toate cablurile hibride descrise aici sunt de asemenea adaptate pentru a fi instalate în lanțuri pentru cabluri.

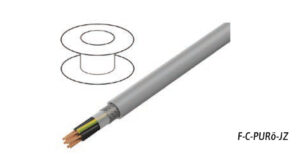

Cabluri PURö
Cablurile mărcii HELU din seria PURö sunt soluții proiectate pentru lucru în condiții industriale dificile, unde rezistența mecanică și chimică este crucială. Aspectul lor cheie de construcție este mantaua din poliuretan (PUR), care oferă o rezistență ridicată la abraziune, uleiuri, grăsimi, radiații UV, factori atmosferici, precum și lichide de răcire, ozon etc. Datorită flexibilității ridicate, aceste cabluri funcționează bine în aplicații mobile, cum ar fi purtătoare de cablu, roboți sau mașini CNC. Intervalele tipice de temperatură de operare și rezistența la îndoire le fac o alternativă mai durabilă la cablurile clasice din PVC, în special în aplicații în care apar sarcini mecanice semnificative.



Cablurile sunt rezistente la temperaturi cuprinse între -40°C și 80°C. Tensiunea nominală este de 300/500V. Un singur cablu poate conține până la 50 conductoare cu secțiunea de 1,5 mm² menținând flexibilitatea clasă 5, adică o flexibilitate relativ ridicată, deși în aceste cazuri diametrul lor ajunge la 24,2 mm. Produsele selectate din diverse serii PURö îndeplinesc cerințele standardului Eca CPR.

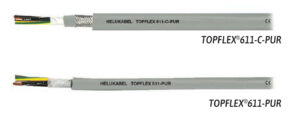

Seria TOPFLEX®611
Seria TOPFLEX® include în principal cabluri de alimentare destinate utilizării în angrenaje reglate, în special cu invertoare. Izolația lor din poliuretan oferă o rezistență ridicată,
similară soluțiilor PURö descrise mai sus. Produsele sunt adaptate pentru instalare în sisteme dinamice, caracterizate prin flexibilitate bună și durabilitate chiar și în cazul îndoielilor frecvente.

Produsele sunt disponibile în două variante: ecranate și neecranate. Ambele versiuni sunt utilizate, printre altele, în automatizarea industrială, liniile de producție și sistemele de acționare.

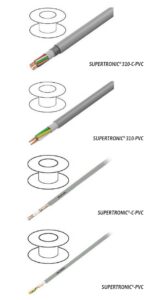

Seria SUPERTRONIC®
Cablurile din seriile SUPERTRONIC® 310-PVC și SUPERTRONIC ®-PVC oferite de HELU sunt cabluri flexibile de comandă și semnal destinate utilizării în automatizarea
industrială și electronică. Variantele marcate cu litera „C“, cum ar fi SUPERTRONIC® 310-C-PVC și SUPERTRONIC ®-C-PVC, au un ecranaj din cupru. Diferențele între variantele „310“ și seria standard SUPERTRONIC® provin din construcție și scop, modelele 310 fiind mai potrivite pentru aplicații precise de semnal și transmisie de date.

Cablurile SUPERTRONIC® suportă tensiuni nominale de până la 1500V (versiuni selectate). Acestea au 2…25 de conductoare cu secțiunea de 0,14 mm², 25 mm² sau 34 mm² – întotdeauna realizate din fire multifilare pentru a asigura o flexibilitate ridicată. Conductoarele individuale sunt identificate prin coduri de culoare. Izolația din PVC face ca produsele să se remarce printr-o bună rezistență la uleiuri și la utilizarea în instalații dinamice.
