Încălzire și preparare de apă caldă de consum cu o eficiență mare, economii importante și cu până la 50% mai puțin CO2 decât o centrală termică normală.

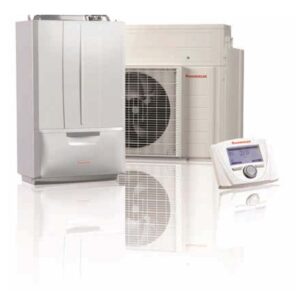

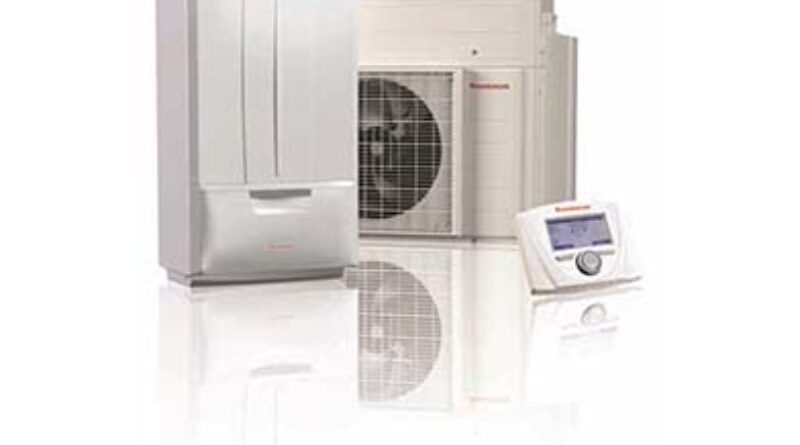

VICTRIX HYBRID este noul sistem hibrid format dintr-o pompă de căldură și o centrală termică cu condensare, perfect pentru înlocuirea ușoară și eficientă a centralelor termice vechi, în instalațiile cucalorifere și chiar cu coșuri de fum colective. Tehnologia pompei de căldură folosește aerul ca energie regenerabilă și utilizează gazul frigorific R32 cu GWP( Global Warming Potential) scăzut. Panoul de comandă este furnizat de serie și completează noua propunere de plu&play a Immergas.



A sosit vremea înlocuirii vechii centrale termice cu combustibil gazos

Ideal pentru înlocuiri

De la înlocuire la șansă. Nu este nevoie de mai mult pentru a transforma ÎNLOCUIREA într- o OPORTUNITATE și într-o șansă de a îmbunătăți confortul, instalația termică, economiile și nivelul emisiilor de noxe.

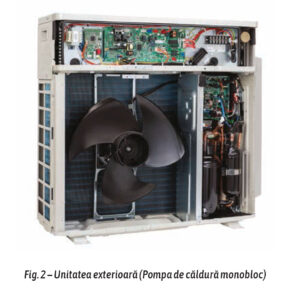

VICTRIX HYBRID înlocuiește centralele termice depășite moral, reprezentând un salt înainte în tehnologie și aducând economii importante în comparație cu o simplă centrală termică cu condensare. Sistemul hibrid are o unitate exterioară (pompă de căldură) monobloc de 4 kW, cu gaz frigorific R32: cel mai ecologic.

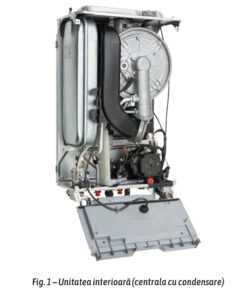

Unitatea interioară este o centrală cu condensare care are 28 kW în regim de preparare apă caldă de consum (ACC) și 24 kW în regim de încălzire.
Cele două generatoare termice sunt racordate în serie și asigură atât o eficiență mai mare, cât și economii semnificative de energie, deoarece posibilitatea funcționării lor simultane crește foarte mult numărul de ore în care pompa de căldură este activă în perioada de încălzire.
Pe lângă VICTRIX HYBRID, care este versiunea instantanee pentru încălzire și preparare de ACC, există și VICTRIX HYBRID PLUS – versiunea doar pentru încălzire, dar care poate fi racordată la un boiler pentru prepararea ACC. Panoul de comandă de serie completează noua ofertă „plug & play“ Immergas.

Nu numai pentru înlocuiri

Sistemul hibrid VICTRIX HYBRID este ideal pentru înlocuirea unei centrale vechi, dar este compatibil și cu instalațiile noi. Cu VICTRIX HYBRID, chiar și instalațiile cu radiatoare pot fi încălzite eficient.

Impactul asupra mediului este redus

Gazul frigorific R32 are GWP („Global Warming Potential“ – „Potențial de Încălzire Globală“) scăzut, iar unitatea interioară a VICTRIX HYBRID se situează în Clasa ecologică 6 (UNI 297 și 483): cea mai bună pentru emisii reduse de oxizi de azot (NOx).
Înlocuirea unei centrale termice standard vechi cu un sistem hibrid poate reduce emisiile de CO2 cu până la 50%. Rezultatul este remarcabil și este confirmat de studiul privind emisiile unei centrale termice standard cu 20 de ani de viață față de un sistem hibrid, studiu realizat de „Dipartimento di Ingegneria dell’Energia, dei Sistemi, del Territorio e delle Costruzioni“ (DESTEC) al Universității din Pisa.

Ușor de instalat

Nu este necesară Certificarea F-Gas pentru a instala VICTRIX HYBRID, deoarece întreaga cantitate de fluid frigorific se află în unitatea exteriorară, în interiorul clădirii ajungând numai apă. De asemenea, sunt suficienți 20 de litri de apă în instalația de încălzire pentru a evita montarea unui rezervor de stocare inerțial.

Costuri mai mici de exploatare

VICTRIX HYBRID este soluția ideală pentru înlocuirea vechilor centrale cu gaz, menținând instalația existentă de încălzire cu radiatoare. Economiile mari la costurile de exploatare, datorate unei eficiențe sezoniere cu 35% mai mare decât în cazul unei centrale termice cu combustibil gazos se datorează faptului că, în cea mai mare parte a perioadei de încălzire, solicitarea este satisfăcută cu siguranță de pompa de căldură.

O investiție care merită

VICTRIX HYBRID, pe lângă faptul că are avantajul unei instalări simple și non-invazive, se caracterizează și prin timpi de amortizare reduși!

Mai multă valoare pentru locuință

Sistemele hibride îmbunătățesc clasa energetică a sistemului clădire/instalație de încălzire și cresc valoarea pe mp a locuinței: o investiție care se amortizează rapid.



• Modul de condensare din oțel inoxidabil, cu debit mare de apă
• Vas de expansiune instalație – 8 litri
• Pompă de 7 m c.a. asociată cu funcționarea centralei cu condensare și a pompei de căldură. Hidraulic, cele două generatoare termice sunt racordate în serie.
• Electronică concepută pentru a gestiona instalații împărțite în mai multe zone
• Panou de comandă de serie
• Clasa 6 NOx



• Compresor etanș tip Swing
• Gaz frigorific R32 preîncărcat
• Schimbător R32 – apă
• Supapă termostatică antiîngheț de serie (deschide la 3-4°C)
• Robinete de separare de serie
• Filtrul pe partea de apă de serie (în interior, pe returul de la instalație)
• Baterie cu aripioare pentru schimb de căldură cu aerul exterior (cu un singur ventilator)
• Ventil electronic de laminare
• Supapă de siguranță pe partea de apă – 3 bar
• Piciorușe anti-vibrante de serie

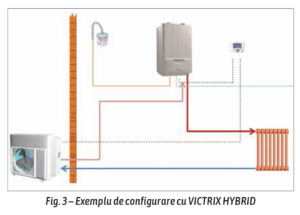

Exemplu de configurare cu HIBRID VICTRIX – la înlocuirea unei centrale într-o instalație existentă

VICTRIX HYBRID, datorită celor două generatoare termice racordate hidraulic în serie, îndeplinește funcțiile de încălzire a spațiului și preparare de ACC.

Funcționarea în regim de încălzire a spațiului

Electronica inteligentă a lui VICTRIX HYBRID vă permite să alegeți între două variante:
-MANUAL: în meniul panoului de comandă este setată o temperatură exterioară de comutare între unitatea interioară și pompa de căldură. Cele două generatoare pot funcționa în serie și simultan.
-AUTOMAT: în meniul panoului de comandă se introduc costurile cu energia electrică și cu gazul și, cu ajutorul acestora, electronica panoului de comandă calculează COP-ul care determină, în funcție de temperatura exterioară, activarea fie a unuia, fie a celor două generatoare de căldură împreună. În ambele cazuri, la o setare a temperaturii pe tur mai mare de 55°C, funcționează numai unitatea interioară.

Funcționarea în regim de preparare ACC

La sistemul VICTRIX HYBRID, prepararea ACC este asigurată numai de către unitatea interioară (centrala cu condensare).

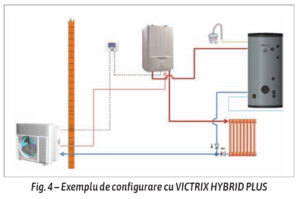

Exemplu de configurare cu VICTRIX HYBRID PLUS – la înlocuirea într-o instalație existentă care are radiatoare și boiler

VICTRIX HYBRID PLUS, datorită celor două generatoare racordate hidraulic în serie, îndeplinește funcțiile de încălzire a spațiului și de preparare ACC cu ajutorul unui boiler separat.

Funcționarea în regim de încălzire a spațiului
Electronica inteligentă a VICTRIX HYBRID PLUS vă permite să alegeți între cele două opțiuni MANUAL și AUTOMAT, care au aceeași logică folosită și la versiunea instantanee.
Funcționarea în regim de preparare ACC
La VICTRIX HYBRID PLUS sistemul comută prioritar la solicitarea de ACC; în acest caz, cele două generatoare de căldură nu funcționează niciodată simultan.
Dacă condițiile (temperatura exterioară și punctul de referință) permit satisfacerea necesarului de ACC cu ajutorul pompei de căldură, centrala cu condensare rămâne oprită;
dacă temperatura setată nu este atinsă în timpul de activare (care poate fi setat în meniul parametrilor specifici), unitatea interioară (centrala cu condensare) este activată și unitatea exterioară (pompa de căldură) este oprită.
Dacă condițiile nu permit satisfacerea cererii cu pompa de căldură, unitatea interioară (centrala cu condensare) este activată și unitatea exterioară (pompa de căldură) este oprită.
Unitatea interioară (centrala cu condensare) este activată, de asemenea, pentru a satisface funcția anti-legionella.

N.B.: introducerea și dimensionarea unui rezervor de stocare inerțial nu este întotdeauna necesară deoarece conținutul minim de apă al instalației pentru funcționarea corectă este de 20 de litri.

Notă tehnică: este necesar să existe un inel care să fie mereu deschis în instalație pentru a permite pompei de căldură să efectueze funcția antiîngheț (cu repornirea pompei aflate în centrala cu condensare).
