TME : Covorașe antistatice și protecția electronicii
Minimizarea riscului de descărcări electrostatice este un element necesar pentru protecția dispozitivelor electronice, a circuitelor individuale și a componentelor. În catalogul TME se poate găsi o întreagă secțiune de produse destinate tocmai acestei protecții.
Mai jos prezentăm o selecție de soluții din domeniul covorașelor ESD. Aici sunt descrise atât funcționalitatea articolelor, aplicațiile lor tipice, cât și oferta TME în acest domeniu. Ce este important: produsele prezentate aici pot fi achiziționate la prețuri atractive și direct din depozitele noastre, astfel asigurăm cea mai rapidă livrare posibilă. Sortimentul descris include soluții de la următoarele mărci specializate:
Gama completă de soluții din catalogul nostru poate fi consultată la linkul : Covorașe antistatice ESD
În acest articol răspundem la întrebările:
- De ce este importantă protecția împotriva descărcărilor electrostatice?
- Care sunt proprietățile covorașelor de masă/stație ESD?
- Covorașele de podea au doar o singură funcție?
- Ce include un set de stație?
Protecția împotriva descărcărilor electrostatice
Acronimul ESD provine de la expresia în limba engleză Electrostatic Discharge. Sarcinile electrostatice se acumulează pe corp, îmbrăcăminte, unelte și, de asemenea, pe suprafețele de lucru. Pentru a elimina pericolul egalizării lor bruște cu potențialul mediului (sau al pământului), adică descărcarea electrostatică, se folosesc accesorii care au trei funcții. În primul rând, materialul lor minimizează acumularea de sarcini cauzată de frecare. În al doilea rând: în structura lor are loc dispersia potențialului. În plus, de obicei, astfel de echipamente au puncte pentru conectarea unui fir de împământare. În acest fel, potențialul tuturor obiectelor din spațiul de lucru este egalizat, ceea ce exclude posibilitățile de descărcare spontană.
În industria electronică se folosesc multe soluții diferite pentru protecția ESD (unelte speciale, circuite, brățări, ionizatoare etc.), dar aici ne concentrăm pe covorașele a căror sarcină este să asigure condiții adecvate pe substraturile de producție, service, ambalare și depozitare a electronicii. Este important să ne amintim că tocmai substraturile și obiectele care se deplasează pe ele sunt cea mai frecventă cauză a acumulării de sarcini electrostatice, așadar covorașele trebuie considerate ca cel mai important și de bază mijloc de protecție.
Covorașe de masă
Printre covorașele „de masă” se pot distinge câteva grupuri specifice de produse. Primul sunt produsele destinate protecției stațiilor individuale, pentru a fi așezate pe blatul de lucru, de exemplu, în service-ul electronic sau la stația liniei de asamblare. Acestea sunt de obicei tăiate din fabrică la dimensiune. În plus, se pot achiziționa covorașe ESD în role de 10 metri lungime, care vor fi tăiate la dimensiunile dorite. În acest fel, se furnizează, printre altele, protecții electrostatice.
Covorașele fabricate din fabrică au montate puncte de conectare la împământare. În cazul covorașelor tăiate, o astfel de conexiune trebuie realizată manual, de obicei cu ajutorul unui dispozitiv de fixare. La alegerea produsului, trebuie să se țină cont de amplasarea punctelor, care adesea au utilizări suplimentare – de exemplu, prinderea covorașului cu o brățară de mână, suporturi de lucru sau unelte.
Din sortimentul TME se pot achiziționa covorașe în multe dimensiuni, adaptate pentru lucrul cu electronica de precizie (de exemplu, în service-ul GSM), până la cele de dimensiuni complete, pentru întreaga suprafață a mesei. Produsele selectate se remarcă suplimentar prin rezistența la compuși chimici, uleiuri și – cel mai important – temperaturi ridicate. Această ultimă proprietate va proteja substratul în locurile unde se va efectua lipirea elementelor, lucrul cu stații de aer cald etc.

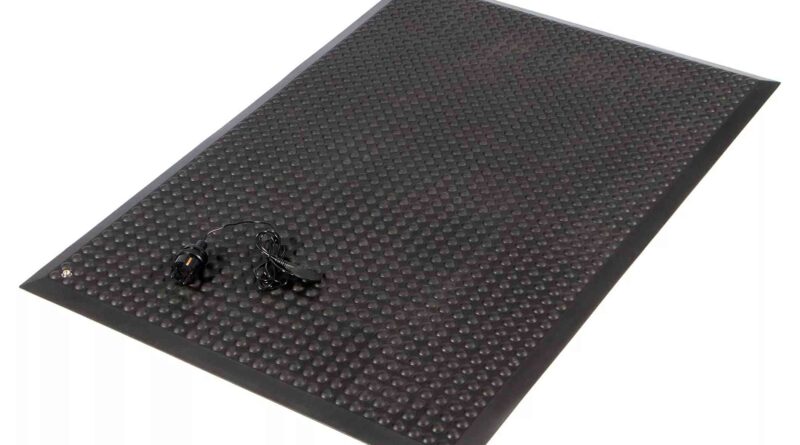

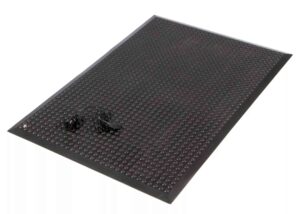

Covorașe de podea
Adesea, din motive practice (de exemplu, mișcarea frecventă a lucrătorului) utilizarea brățărilor de mână este nepractică. În astfel de cazuri, pentru a descărca sarcinile acumulate pe îmbrăcăminte (și pentru a limita în general acumularea lor) se folosesc covorașe de podea. Acestea sunt plasate în principal în zonele EPA (eng. Electrostatic Protected Area). La fel ca în cazul elementelor de masă, acestea sunt conectate la împământare. Funcționează împreună cu încălțămintea ESD specială (tălpile pantofilor obișnuiți pot constitui un izolator care limitează eficacitatea unei astfel de protecții).
În complet cu covorașul, cumpărătorul primește un cablu de conectare la punctul de împământare.
Ce este important: pe lângă funcționalitatea ESD, trebuie să se acorde atenție aspectelor de sănătate și securitate în muncă. Utilizarea unui substrat adecvat la locul de muncă permite îmbunătățirea confortului de lucru, precum și a siguranței. Covorașele de podea sunt realizate din materiale rezistente mecanic (cauciuc, polivinil, poliuretan) cu proprietăți antiderapante, care sunt suplimentar îmbunătățite de textura lor.
De asemenea, în această ofertă au fost incluse produse rezistente chimic, care pot intra în contact cu alcooli, uleiuri, acizi, solvenți.
Covorașele de podea disponibile în catalogul TME au lățimi de la 0,11m la 1,2m și lungimi de până la 2,7m. De asemenea, pot fi achiziționate în rolă (10m). Grosimea materialului variază de la 0,5mm la 3,2mm.
Seturi de stație
Ultimul grup de produse pe care îl vom discuta aici sunt seturile de stație, care constau din mai multe elemente (deși nu în fiecare caz toate):
- covoraș de masă;
- cablu de împământare pentru cel de mai sus;
- brățară de mână;
- punct de conectare la împământare.
În unele cazuri, acest ultim accesoriu este realizat ca un prelungitor cu capete tipice de prindere. În altele, producătorul include un adaptor pentru priza de rețea, unde bolțurile pentru orificiile liniei neutre și de fază sunt realizate din izolator, în timp ce conexiunea externă este doar o conexiune cu circuitul de protecție. Într-o instalație realizată corect, circuitul PE duce întotdeauna la un punct de împământare sau alt punct de împământare.
Merită menționate aici seturile portabile, care permit efectuarea reparațiilor pe teren. Întregul set de accesorii este închis într-un etui de buzunar.
Dimensiunile covorașelor din seturi variază de la 0,5m pe 0,4m până la 3m pe 1,2m. Produsele sunt disponibile în multe culori (bej, negru, albastru, gri). La fel ca în multe dintre cazurile descrise mai sus, și aici au fost incluse materiale realizate în conformitate cu standarde internaționale EN/IEC61340, care se referă la protecția dispozitivelor electronice împotriva electricității statice.
