NOARK – O nouă oportunitate pentru dumneavoastră

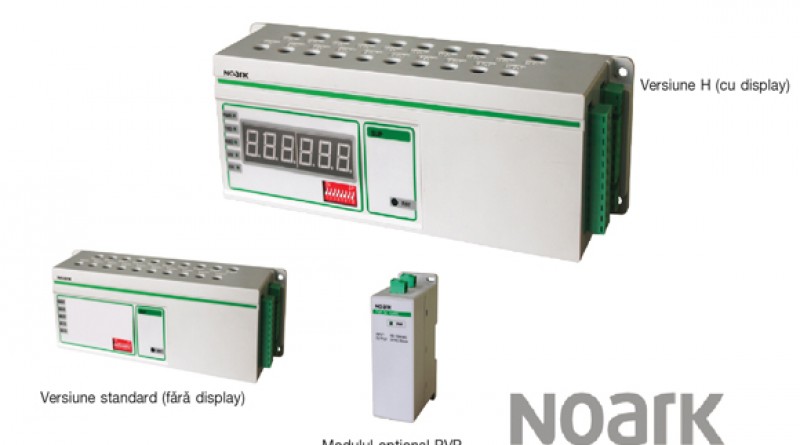

Dispozitive de monitorizare pentru tablourile electrice de curent continuu, SUP

Dispozitivele de monitorizare pentru tablourile electrice de curent continuu, SUP, împreună cu ModBus-RTU,  integrate în distribuirea energiei electrice în sistemele fotovoltaice au ca funcție de bază măsurarea și crearea de rețele de comunicare.

Dispozitivul SUP este o componentă nucleu care deține mai multe funcții de comunicare și măsurare al curentului și a tensiunii de până la 20 de rânduri de panouri fotovoltaice.

Unitatea SUP are implementate și funcțiile de alarmă (supratensiune, minimă tensiune și inversarea sensului curentului) și detectarea stării dispozitivelor de protecție la supratensiune atmosferică, a corpului fuzibil și a întreruptorului principal.

Detectarea stării aparatelor este semnalată de LED-urile montate în partea frontală a dispozitivului iar toate valorile măsurate se pot observa pe afișajul frontal (numai pentru versiunea H).

Modulul opțional PVP S DC1000V poate transforma tensiuni mari (100 V până la 1000 V DC) în 24 V DC, dispozitivul SUP se poate alimenta direct din modulele fotovoltaice, nefiind necesară o altă sursă externă de alimentare.

Dispozitive de monitorizare pentru tablourile electrice de curent continuu, SUP
Dispozitive de monitorizare pentru tablourile electrice de curent continuu, SUP

Detalii tehnice

Versiune standard

  • Măsurare de curent: -18 … +18 A (pe fiecare rând);
  • Măsurare de tensiune: 50 …1200 V DC (pe fiecare rând);
  • Detectare stare: întreruptor principal, corp fuzibil și a dispozitivelor de protecție la supratensiune atmosferică;
  • Funcții de alarmă: supratensiune (ajustabil în intervalul 200 … 1 200 V DC), minimă tensiune (ajustabil în intervalul 50 … 800 V DC) și inversare a sensului curentului (ajustabil în intervalul -18 … -1 A);
  • Port: RS485

Versiune H

  • Măsurare de curent: -18 … +18 A (pe fiecare rând);
  • Măsurare de tensiune: 50 … 1200 V DC (pe fiecare rând);
  • Detectare stare: întreruptor principal, corp fuzibil și a dispozitivelor de protecție la supratensiune atmosferică;
  • Funcții de alarmă:  supratensiune,  minimă tensiune și inversare a sensului curentului;
  • Afișaj integrat.
