Montarea cablurilor pe tavan cu prin utilizarea clemelor suport SH și SHS
Montarea cablurilor pe tavan se realizează rapid și eficient prin utilizarea clemelor suport SH și SHS, oferind soluții avantajoase pentru orice tip de instalație.
Instalarea cablurilor pe tavan se poate realiza prin metode variate, adaptate în funcție de tipul tavanului, numărul de cabluri de fixat și cerințele estetice ale încăperii. EXTRO oferă o soluție optimizată din punct de vedere al costurilor pe metru de instalație.
Clemele de fixare SH sunt recomandate pentru montajul cablurilor pe tavane din beton, mai ales când nu se utilizează tuburi de protecție și numărul cablurilor depășește capacitatea clemelor tip fluture. Acestea sunt disponibile în două variante: pentru până la 40 de cabluri (de 10 mm in diametru) sau, respectiv, până la 80 de cabluri. Clemele SH nu necesită elemente suplimentare de fixare, precum șuruburi și dibluri. Montajul implică realizarea unui orificiu cu diametrul de 6 mm și adâncimea de minimum 27 mm în tavan, în care se introduce diblul special de fixare. Datorită profilului patentat, acest diblu asigură imobilizarea suportului, prevenind extracția accidentală. Rezistența maximă a diblului corespunde unei mase de peste 20 kg. Având în vedere că distanța recomandată între două cleme este de 50–80 cm, forța maximă de susținere pentru un mănunchi de 80 de cabluri NYM 3×1,5mm² ajunge până la 10 kg pe metru, valoare care nu pune probleme pentru capacitatea de suport a sistemului.

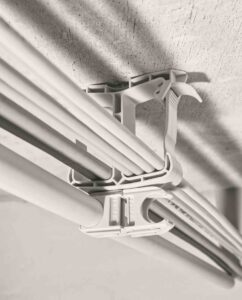

Fotografia 1: Clema dublă de suport SH80 este proiectată pentru susținerea a până la 80 de cabluri NYM 3×1,5 mm² și poate fi extinsă prin cleme de tip EC pentru fixarea tuburilor rigide.
Așa cum se poate vedea, clemele pentru cabluri pot fi utilizate împreună cu clemele EC pentru fixarea tuburilor rigide, cum ar fi cele folosite la cablurile de date. Montarea traseelor este foarte simplă: se realizează găuri de-a lungul traseului, apoi clemele sunt introduse și fixate în tavan. Cablurile pot fi plasate în interiorul clemei prin deschiderile laterale, care pot fi închise sau deschise ori de câte ori este nevoie (vezi Fotografia 2).

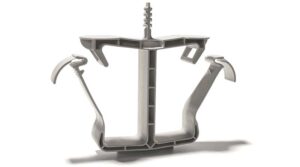

Fotografia 2: Clema suport dublă SH80 în poziția „deschis”. În partea superioară este vizibil diblul de fixare.
Timpul necesar pentru realizarea unui astfel de traseu este considerabil mai scurt comparativ cu montarea unuia clasic, cu jgheab metalic. Conform unor studii realiste, un instalator instalează 10 metri din acest traseu în aproximativ 7 minute, pe când același segment montat în jgheab metalic poate necesita peste 3 ore, în funcție de complexitatea traseului. Acest avantaj devine semnificativ, având în vedere costurile ridicate și deficitul actual de forță de muncă specializată.
Pentru instalatorii care aleg fixarea prin împușcare, se recomandă utilizarea clemelor de tip SHS. Acestea sunt disponibile într-o singură variantă, dar pot fi extinse prin asamblare manuală pentru a susține între 40 și 80 de cabluri.

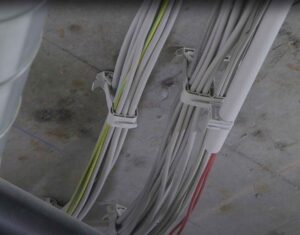

Fotografia 3: Clema SHS montată pe tavan, în configurație dublă, combinată cu cleme EC pentru fixarea tuburilor rigide.
Timpul redus de instalare și costul competitiv pe metru al materialelor recomandă traseele realizate cu ajutorul clemelor suport de fixare SH și SHS drept o soluție modernă, frecvent adoptată atât în spații cu destinație industrială, holuri situate la subsoluri de clădiri, dar mai ales în zone ascunse sub tavane false din clădiri comerciale, școli, spitale, hoteluri și alte clădiri publice. Materialul utilizat este polipropilenă (PP) fără halogen (HF), colorată conform RAL7035 și aditivată pentru a asigura rezistența la testul cu fir încins la 960°C.
Pentru informații suplimentare, vă rugăm să contactați EXTRO la adresa de e-mail: alin.stavariu@extro.ro
