FINDER: Protecție împotriva supratensiunilor de natură atmosferică în sistemele fotovoltaice

Trăsnetul este o descărcare electrică severă între nor și pământ, care apare în timpul furtunilor căutând întotdeauna traseul cel mai scurt de parcurs și care poate genera supratensiuni în sisteme electrice și cauza distrugeri semnificative.

Dispozitivele de protecție la supratensiune (SPD) reprezintă unul dintre cele mai bune sisteme de protecție concepute pentru a fi instalate în sisteme electrice, cu rolul de a proteja persoanele și aparatele, sisteme care vor acționa împotriva supratensiunii tranzitorii de natură atmosferică, dar și din alte cauze.

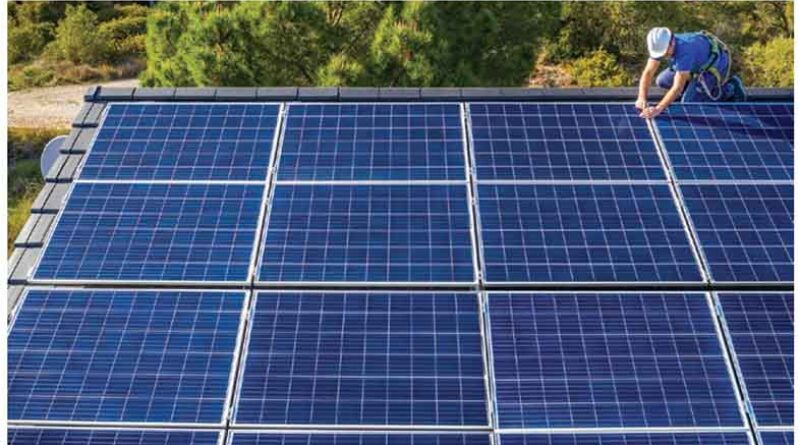

Sistemele fotovoltaice sunt în general amplasate în exteriorul unei clădiri, fiind supuse efectelor directe sau indirecte ale trăsnetelor, efecte care pot fi diminuate prin utilizarea corespunzătoarea disp ozitivelor de protecţie la supratensiune tranzitorie (SPD).
Efectele indirecte survin atunci când descărcările electrice se produc în proximitatea structurii şi unde cuplajul inductiv creează o supratensiune în conductoare – un pericol atât pentru persoane, cât şi pentru echipamente.

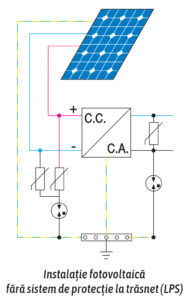

De exemplu, figura de mai sus reprezintă un sistem fotovoltaic simplificat amplasat pe o clădire care nu este prevăzută cu un paratrăsnet. În cazul unui astfel de sistem, protecţia împotriva supratensiunilor se impune la următoarele puncte de instalare:

– intrarea de C.C. a invertorului;
– ieşirea de C.A. a invertorului;
– reţeaua de alimentare cu joasă tensiune.

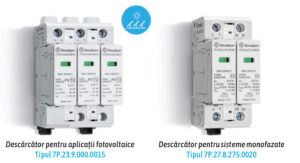

La intrarea de C.C. a invertorului trebuie instalate descărcătoare specifice pentru sistemele fotovoltaice, în funcţie de tensiunea sistemului PV.
La ieşirea de C.A. a invertorului trebuie instalate descărcătoare de tip 2, adecvate pentru tipul de sistem în funcție de situație.
La punctul de conexiune de la reţeaua de alimentare cu joasă tensiune trebuie instalate descărcătoare de tip 1, 2 sau 1+2, în funcție de situație, adecvate pentru tipul de sistem (TT, TN).
În cazul sistemelor mai complexe ar putea fi necesară introducerea de descărcătoare suplimentare.
Partea de C.C.: dacă distanţa dintre invertor şi modulele PV depăşeşte 10 m, este necesară repetarea procedurii şi instalarea descărcătorului cât mai aproape posibil de modulele PV.
