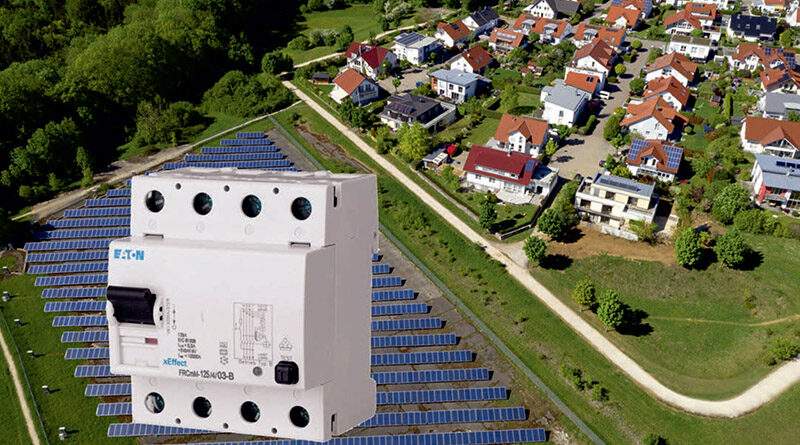

EATON: RCCD Type B – protecția diferențială care „vede“ și curentul continuu

Dispozitivele de curent rezidual (RCD/RCCB/RCCD) de tip B asigură protecție la șoc electric și la incendiu în aplicații unde apar componente de curent continuu (DC) și frecvențe înalte – de la stații de încărcare pentru vehicule electrice și invertori fotovoltaici, până la acționări cu variatoare de frecvență și UPS‑uri.  Spre deosebire de tipurile AC/A/F, tipul B detectează toate formele de curent rezidual, inclusiv DC neted, și respectă curbele de declanșare definite în IEC/EN 62423.

Ce este și cum diferă față de alte tipuri

Un RCCD tip B este „all‑current sensitive“: detectează AC sinusoidal, DC pulsatoriu și DC neted până la 1 kHz (conform IEC/EN 62423), asigurând deconectare sigură și în prezența curenților reziduali cu spectru complex. Prin comparație, tipul A tolerează doar până la 6 mA DC (peste această valoare poate fi „orbit“), iar tipul F până la 10 mA DC și frecvențe mixte până la 1 kHz. Pentru aplicații cu risc termic crescut, variantele B+ (conform VDE 0664‑400) au răspuns definit până la 20 kHz și limitează curentul de declanșare la frecvențe înalte la max. 420 mA; pentru instalații industriale cu armonici înalte, BFq oferă curbe adaptate până la 50 kHz, cu imunitate sporită la declanșări nejustificate.

Unde este necesar sau recomandat

1) Vehicule electrice (EV). IEC 60364‑7‑722 cere protecție diferențială dedicată fiecărei stații. Dacă stația AC integrează un RDC‑DD (IEC 62955), un RCD tip A este suficient; în absența RDC‑DD sau unde pot apărea >6 mA DC, se cere tip B.

2) Invertori fotovoltaici (PV). La invertoare fără transformator, curenții DC netezi pot bloca tipurile A/AC; tipul B este preferat pe partea AC a invertorului.

3) Acționări cu variatoare de frecvență (VFD). Manualele VFD specifică explicit: pentru protecție în amonte este permis doar un RCD de tip B.

4) UPS‑uri, laborator/medical, medii industriale cu convertoare multiple: se analizează B/B+ în funcție de riscul termic și cerințele de protecție la incendiu.

Selectare, coordonare și evitarea declanșărilor nejustificate

• Sensibilitatea (IΔn): pentru protecția persoanelor uzual 30 mA, iar pentru protecția la incendiu 100–300 mA, conform aplicației.
• Imunitate la supratensiuni și întârziere: variantele G/B (~10 ms) și S/B (~40 ms) cresc rezistența la impulsuri (≈3 kA/5 kA) și ajută la selectivitate.
• Selectivitate (cascadare): un RCD tip S în amonte poate asigura discriminare temporizată față de RCD‑urile din aval (de ex., 30 mA pe circuite terminale).
• Alegerea între B, B+ și BFq:
  • B – all‑current până la 1 kHz;
  • B+ – prioritar când protecția la incendiu e critică (limitare 420 mA, până la 20 kHz);
  • BFq – pentru instalații cu frecvențe foarte înalte (până la 50 kHz) și risc de declanșări nedorite.

Cerințe de instalare și verificare

Dispozitivele sunt reglementate de IEC 61008 (RCCB), IEC 61009 (RCBO) și IEC 62423 (tipuri F/B). În proiectare/execuție se aplică IEC/HD 60364 (inclusiv ‑7‑722 pentru EV) și normativele naționale (ex. I7 în România). Apăsarea periodică a butonului „T“ rămâne obligatorie – recomandarea generală este la 6 luni în medii rezidențiale (mai des în medii umede/prafoase). Pentru VFD, respectați instrucțiunile producătorului: conductor PE adecvat, cabluri de motor scurte/ecranate și, la nevoie, filtre du/dt sau sinewave pentru reducerea curenților de scurgere.

Concluzie

Electrificarea aduce tot mai multe echipamente cu electronică de putere. În acest context, RCCD‑urile de tip B  sunt esențiale pentru siguranță – deoarece deconectează și în prezența curenților DC netezi și a frecvențelor înalte.
Alegerea variantei potrivite (B, B+ sau BFq), stabilirea sensibilității (30/100/300 mA) și coordonarea selectivă cu restul protecțiilor fac diferența dintre o instalație robustă și una predispusă la declanșări sau, mai grav, la necontrolate.

Surse (selecție):riscuri

• RCD Training module 3 Type B (Eaton) – definiții, B+/ BFq, întârzieri G/S.
• Eaton – Residual Current Devices Application Guide (BR019003EN).
• Application note – RCDs for Green Motion chargers (IEC 62955/RDC‑DD).
• PowerXL DG1/DH1 – Manual instalare: cerințe RCD tip B în amonte.
• Ghid EV & standarde: IEC 61008/61009/62423, IEC 60364‑7‑722, I7 (RO).
