SIEMENS: Opt aparate, un lanț de protecție: cum se protejează corect o instalație fotovoltaică rezidențială

Panourile și invertorul reprezintă doar o parte a instalației, însă siguranța acesteia stă în lanțul de protecții dintre generatorul fotovoltaic și punctul de racordare, iar o alegere greșită compromite întregul ansamblu.

Invertorul separă două lumi electrice

Pe partea de c.c. există tensiuni continue ridicate, risc de curenți de retur și arcuri electrice dificil de stins. Pe partea c.a., instalația trebuie integrată, după caz, în tabloul clădirii și în punctul de racordare. Aparatajul se alege, prin urmare, pentru funcția, tensiunea și tipul de curent specifice fiecărei părți, iar  aparatajul declarat pentru c.a. nu poate fi folosit pe c.c.
Standardul IEC 60364-7-712 tratează instalațiile electrice ale clădirilor alimentate din sisteme fotovoltaice: proiectare, execuție și mentenanță, pentru sisteme racordate la rețea sau autonome.

Protecția eficientă constă în coordonarea a cinci funcții:

• limitarea supracurenților,
• separarea galvanică,
• protecția la supratensiuni tranzitorii,
• protecția diferențială și măsurarea energiei.

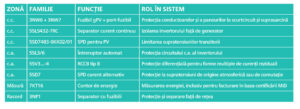

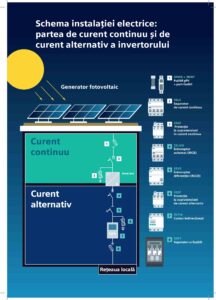

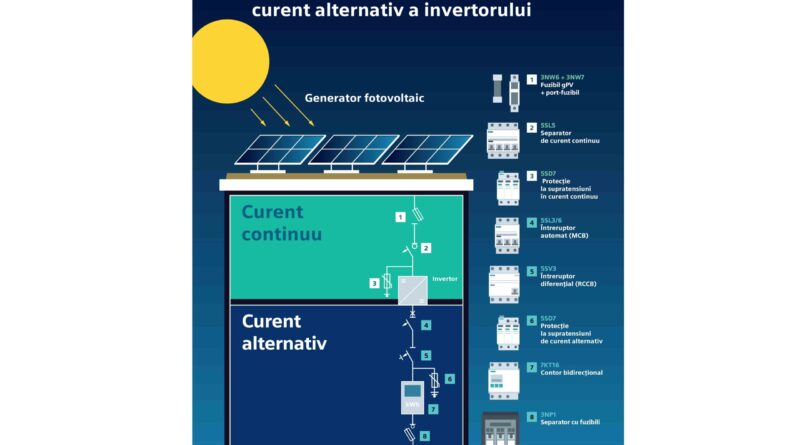

Schema de mai jos arată exact această înlănțuire:

Protecția la supratensiuni și curenți reziduali
Protecția la supratensiuni cerută de IEC 60364-4-44 se aplică și pe partea c.c., dar numai cu SPD concepute pentru fotovoltaic. Un RCD tip c.a. sau tip A nu acoperă toate formele de curent rezidual pe care le poate genera un invertor. De aceea, acolo unde circuitul c.a. al invertorului este protejat cu RCD, se prevede RCD tip B sau RCD corelat cu fișa tehnică a echipamentului.

Pași necesari înaintea punerii sub tensiune:

• Verifică tensiunea maximă în gol a șirului la temperatura minimă și compar-o cu limita invertorului
• Calculează curentul de proiect și curenții de retur înainte
de a alege siguranțele gPV
• Utilizează separatoare pe ambele părți, c.c. și c.a.
• Corelează întreruptorul automat și RCD-ul cu fișa tehnică a echipamentului
• Etichetează circuitele și asigură condițiile de blocare pentru intervenții
• Documentează valorile măsurate și aparatele instalate
• Actualizează documentația AS Built.

Concluzie
O instalație fotovoltaică conformă respectă următoarele cerințe:

• protejarea persoanelor
• izolarea zonelor cu defect
• și repunerea instalației în funcțiune în condiții controlate.

Cerințele pot fi realizate prin alegerea corectă a aparatajului și coordonarea caracteristicilor specifice de protecție. Practic, pentru  electrician, alegerea se face prin prisma calculelor de proiect, a standardelor în vigoare și din documentația actualizată a producătorului, verificate pentru condițiile reale de montaj.
