FLIR PREZINTĂ: Camere cu termoviziune Ex-Series™
Soluții convenabile, precise și multifuncționale de la FLIR.
- Structură și funcții
- Moduri de vizualizare
- Înregistrarea și manipularea datelor
- Funcții utile
Camerele cu termoviziune sunt un instrument practic utilizat în multe domenii tehnice, cum ar fi electronica, electricitatea, generarea de energie, instalațiile sanitare, inspecțiile HVAC, inspecțiile de mașini și vehicule. Echipamentele permit efectuarea a două tipuri de teste – comparative, în care diagnosticul se bazează pe distribuția temperaturii afișată pe termogramă (testarea acelorași componente care funcționează în aceleași condiții sau date istorice). De asemenea, testarea se bazează pe temperatura măsurată cu precizie în anumite puncte de măsurare. Parametrii importanți la alegerea unei camere de termoviziune sunt: intervalul de temperatură măsurată, sensibilitatea termică, rezoluția detectorului, câmpul de vizualizare și, de asemenea, de exemplu, modul de reglare a focalizării.
Noua serie de camere cu termoviziune marca FLIR, Ex-Series™ este una dintre cele mai bune de pe piață – caracterizată prin funcționalitate extinsă, ușurință în utilizare și rezistență la utilizarea în medii industriale dure. Cu alte cuvinte, articolele din această familie vor fi o alegere excelentă atât pentru amatori, cât și pentru profesioniștii care caută instrumente pe care se pot baza.

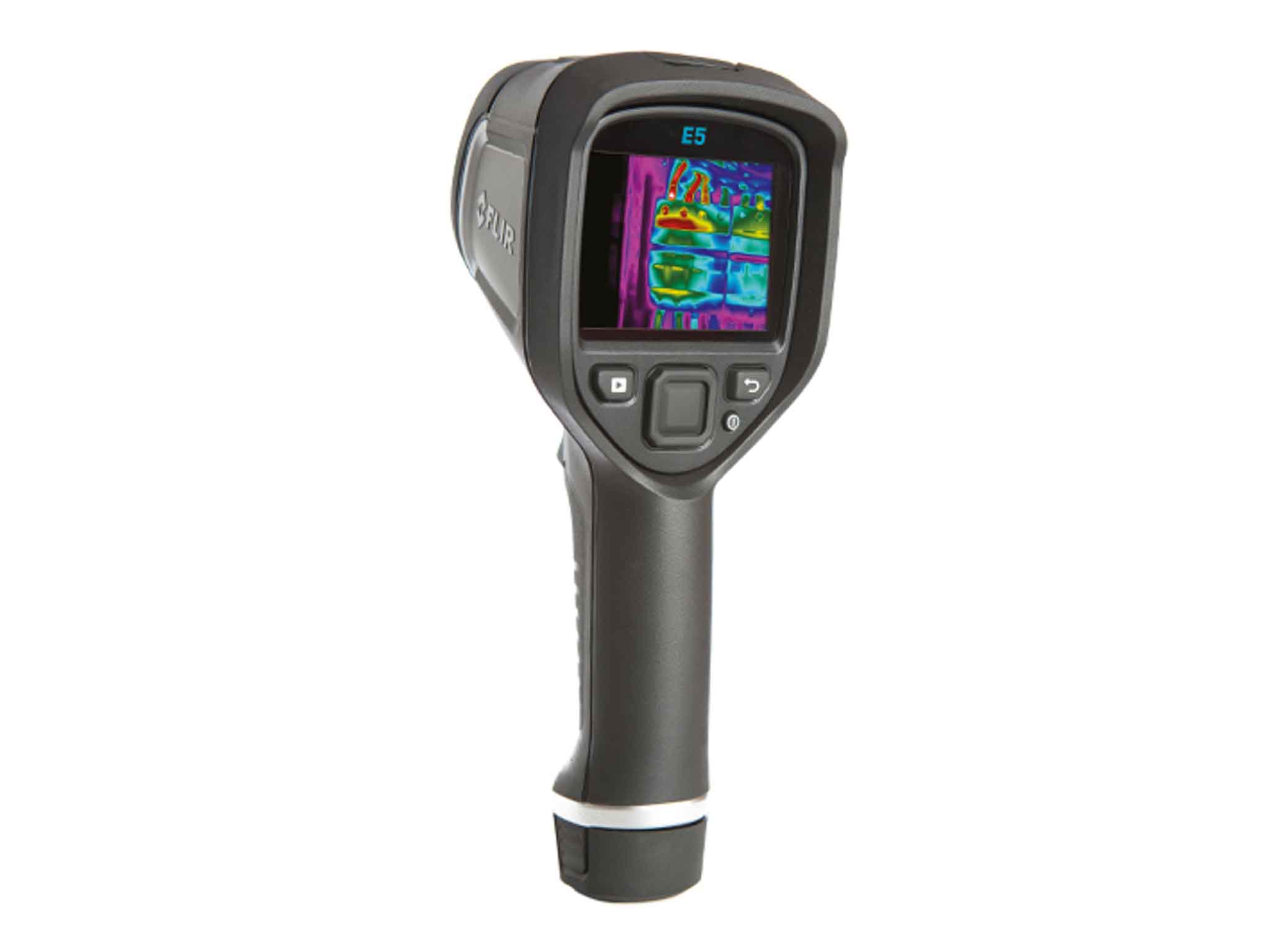

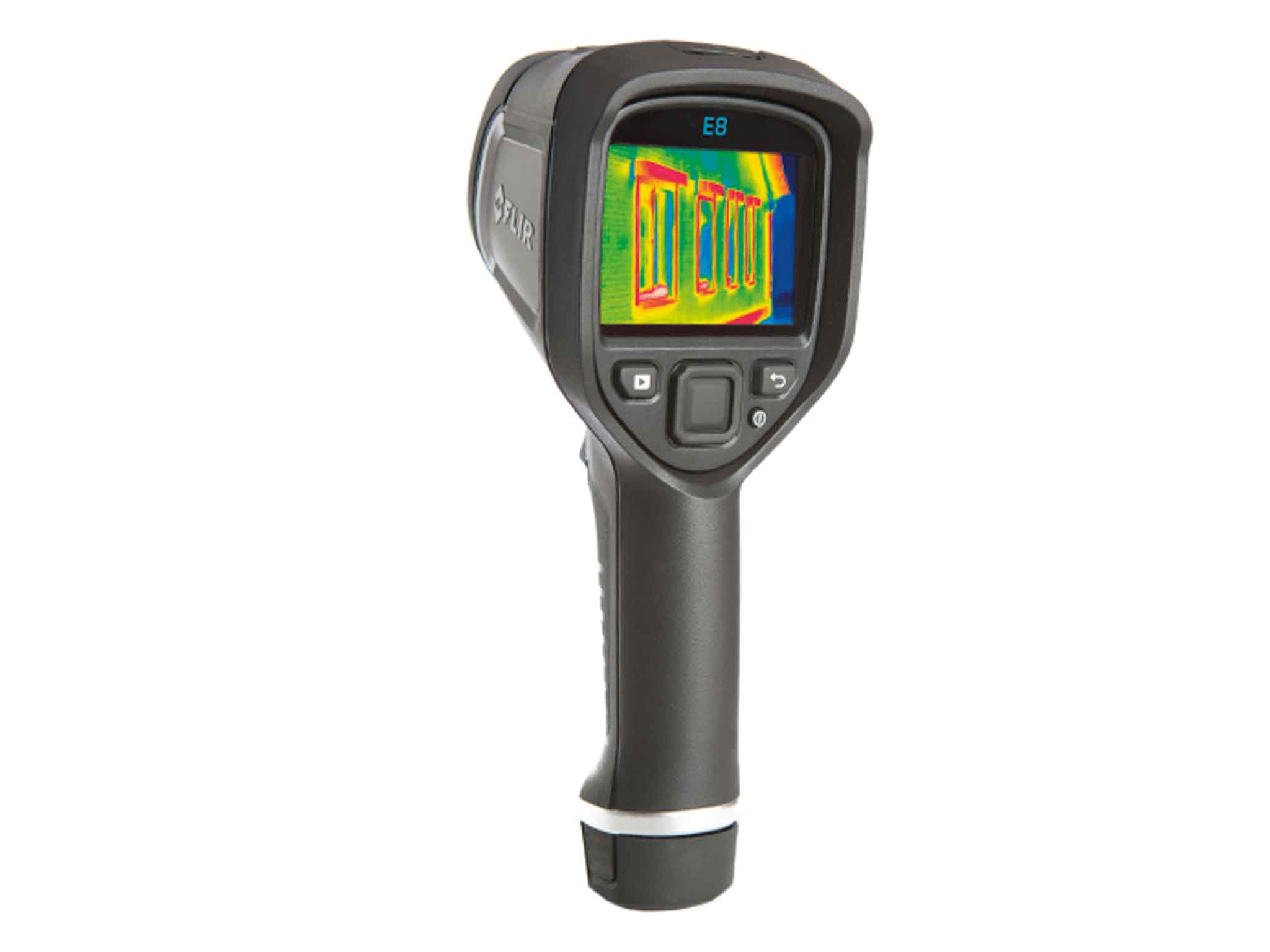

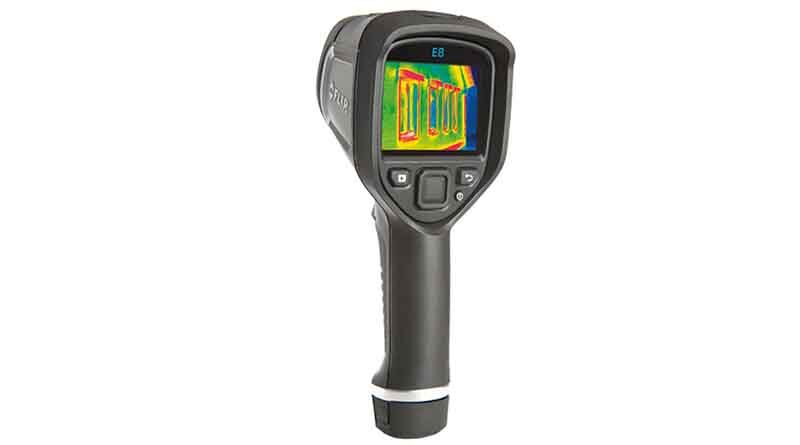

FLIR Ex-Series™ E8-XT

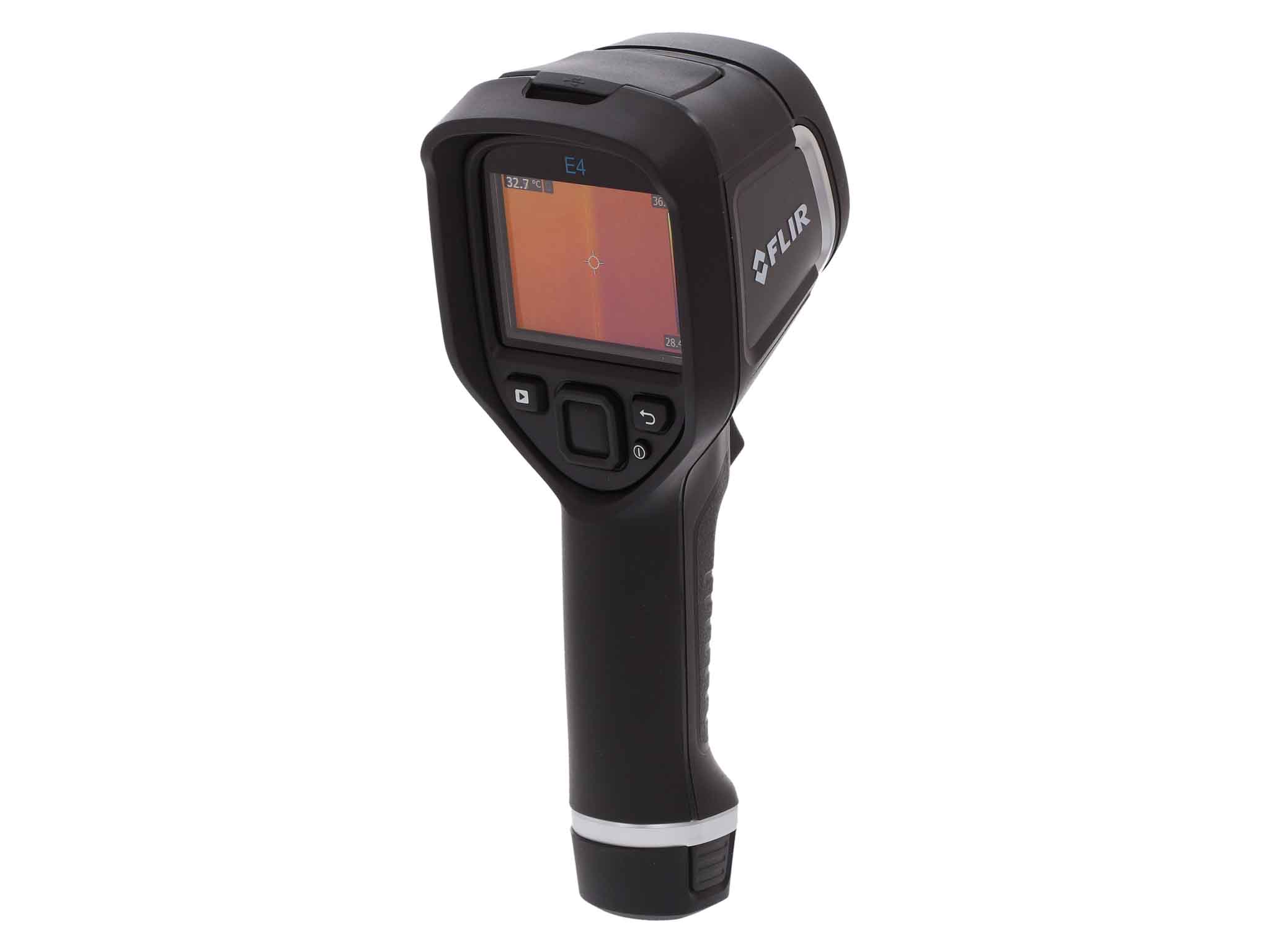

FLIR Ex-Series™ E4-XT

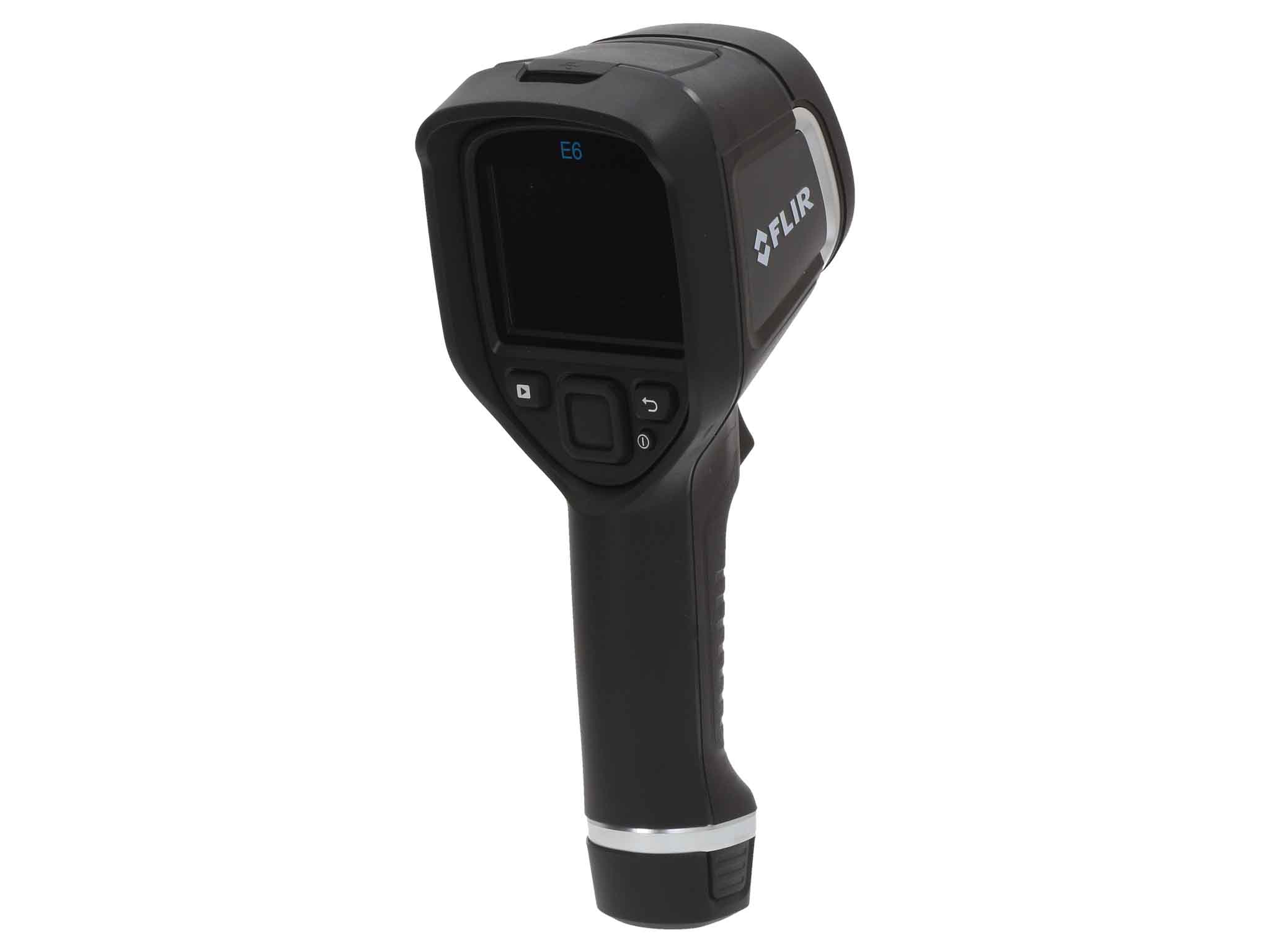

FLIR Ex-Series™ E6-XT
FLIR Ex-Series™ E4 WiFi
FLIR Ex-Series™
Ex-Series™ a fost dezvoltată pentru aplicații profesionale. Produsele din această grupă se caracterizează printr-o gamă largă de temperaturi măsurate (până la 20…550°C). Acest lucru le face potrivite atât pentru detectarea scurgerilor de lichid de răcire, cât și pentru testarea componentelor la temperaturi ridicate. În domeniul electric, vă permit să localizați rapid defecțiunile din circuitul de alimentare sau componentele supraîncălzite din dulapurile de control.
O altă aplicație este întreținerea instalațiilor energetice, unde există riscul de coroziune de contact. Pe măsură ce rezistența conexiunii crește odată cu oxidarea suprafeței acestora, contactele se încălzesc – ceea ce poate fi observat cu ușurință prin intermediul imaginii termice, evitându-se astfel necesitatea de a opri alimentarea cu energie electrică și de a opri funcționarea dispozitivelor conectate.
O altă aplicație este în diagnosticarea clădirilor, unde punțile termice și punctele de umezeală pot fi detectate rapid cu ajutorul camerelor.
Structură și funcții
La prima vedere, produsele FLIR Ex-Series™ nu sunt diferite. Seria include 4 modele de camere cu capacități similare. Alegerea unei anumite variante va fi, desigur, dictată de specificul utilizării preconizate. Diferențele dintre produse sunt prezentate în tabelul de mai jos.
Toate camerele au un câmp vizual de 45° (orizontal) și 34° (vertical), iar imaginea este reactualizată la 9 Hz. Utilizarea de rețele bolometrice nerefrigerate i-a permis producătorului să mențină dimensiunile compacte și greutatea redusă (575 g) a camerelor. Indiferent de rezoluția senzorului, articolele sunt echipate cu un ecran de 3 inci cu o rezoluție de 320×240 pixeli, în timp ce precizia măsurătorilor efectuate este de ∆+/∆-2°C. Camerele Ex-Series™ sunt concepute pentru a funcționa la temperaturi cuprinse între 15°C și 50°C și sunt adăpostite într-o carcasă cu clasa de protecție IP54 (rezistentă la stropire și aproape complet protejată împotriva prafului). În plus, dispozitivele au fost concepute pentru a nu fi deteriorate în cazul unor căderi de până la 2 m. O caracteristică importantă este, de asemenea, capacitatea bateriei înlocuibile litiu-ion utilizate în produse – aceasta permite funcționarea continuă timp de aproximativ 4 ore (obținerea unei încărcări de 90% cu încărcătorul original nu durează mai mult de 2 ore).
Moduri de vizualizare
Utilizatorul are posibilitatea de a alege între mai multe moduri de vizualizare În primul rând, este vorba despre o imagine termică, adică o vizualizare directă a informațiilor preluate din matrice. În multe cazuri, acest mod va fi suficient, dar uneori poate fi problematic pentru identificarea defecțiunilor (de exemplu, sursa de căldură poate fi dificil de localizat într-un circuit dens sau într-o altă instalație complexă). În astfel de cazuri, se poate utiliza unul dintre cele trei moduri suplimentare. Picture-in-picture restrânge ilustrația termică la un cadru plasat față de imaginea unei camere care captează lumina vizibilă. Opțiunea Thermal blending suprapune aceste două canale video. Cel mai avansat mod de formare dinamică a imaginii se numește Thermal MSX. Odată activată, imaginea termică este procesată pentru marcarea contururilor obiectelor observate. În meniu, utilizatorul va găsi, de asemenea, o setare pentru a schimba paleta de culori (sunt disponibile trei opțiuni: clasic, „oțel” și monocrom).
Înregistrarea și manipularea datelor
Produsele Ex-Series™ au un conector Micro USB, care este utilizat atât pentru încărcare (utilizarea unui încărcător extern este opțională), cât și pentru transferul de date între dispozitiv și computer. În plus, comunicarea cu camera poate avea loc și prin rețeaua WiFi. De asemenea, puteți lucra cu dispozitivele FLIR utilizând aplicația proprie a producătorului disponibilă pentru dispozitive mobile (telefoane, tablete).
Atunci când se înregistrează o măsurătoare, pe lângă fișierul JPEG (care conține, printre altele, imaginea camerei și legenda scalei), se păstrează și un fișier separat care conține date pe 14 biți de la senzor. Aceste informații pot fi analizate sau procesate cu ușurință cu ajutorul instrumentelor FLIR sau al software-ului propriu. Trebuie remarcat faptul că utilizatorul nu trebuie să utilizeze adaptarea automată a scalei imaginii termice – setarea sensibilității se poate face manual.
Funcții utile
În plus față de caracteristicile descrise mai sus, merită să menționăm câteva facilități suplimentare oferite de dispozitivele Ex-Series™. În primul rând, camerele indică automat pe imagine punctele cu cea mai scăzută și cea mai ridicată temperatură (opțional, măsurarea se face în punctul central al imaginii). De asemenea, este posibil să funcționeze în modul alarmă, marcând pe imaginea monocromă zonele în care temperatura rămâne sub sau peste valoarea setată. Această funcție accelerează considerabil activitatea atunci când se inspectează instalații mari. În plus, pentru tehnicienii care vor efectua măsurători „pe teren”, în principal (de exemplu, atunci când se verifică rețeaua electrică), FLIR prin intermediul TME oferă un încărcător auto mobil.
Text elaborat de Transfer Multisort Elektronik Sp. z o.o.
